ZF系列總線信號保護器是廣州致遠電子有限公司生產的工業通訊專用總線保護產品，符合IEC 61643-21、YD/T1542-2006標準要求，適用于RS-485、CAN-bus以及相同工作電壓下，相同規格內傳輸速率之信號保護。使敏感的高速通信網線路免受浪涌感應電壓、電源干擾、靜電放電等所造成的損壞。
防雷浪涌保護器選型表
請左右拖動表格進行觀看
| 型號 | ZF-12Y2-D |
|---|---|

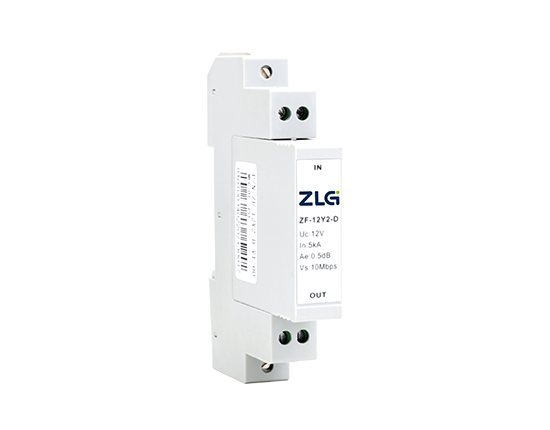

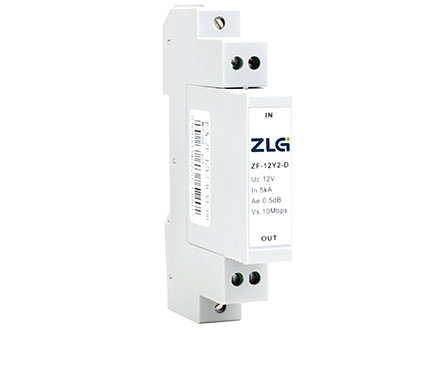

| 實物圖 |  |
| 外觀 | 導軌式安裝 |
| CAN路數 | 1 |
| 最高波特率 | 2Mbps |
| 信號最大持續電壓 | 12V |
| 標稱放電電流（8/20μs） | 3kA |
| 最大通流容量（8/20μs） | 5kA |
| 動作時間 | ≤1ns |
| 接口形式 | 壓接式端子 |
| 插入損耗 | ≤0.5dB |
| 尺寸 | 90×14×65mm |
| 工作環境 | 溫度：－40～+80℃ 相對濕度：≤95％（25℃） |
| 在線購買 | 購買 |
連接器選型表
| 型號 | TEZ-C01A | TEZ-C02 | TEZ-C03 |
|---|---|---|---|
| 實物圖 |  |  |  |
| 接線方向 | 180° | 90° | 90° |
| 連接器 | 9針D-SUB母頭 | 9針D-SUB母頭 | 9針D_SUB公頭和母頭 |
| 接線插座 | PHOENIX螺釘緊固 | PHOENIX螺釘緊固 | PHOENIX螺釘緊固 |
| 導體 | 橫截面（螺旋式終端連接頭） | 橫截面（螺旋式終端連接頭） | 橫截面（螺旋式終端連接頭） |
| 實心導體 | 0.14mm2 ～ 1.5mm2 | 0.14mm2 ～ 1.5mm2 | 0.14mm2 ～ 1.5mm2 |
| 絞合導體 | 0.14mm2 ～ 1mm2 | 0.14mm2 ～ 1mm2 | 0.14mm2 ～ 1mm2 |
| 連接器耐久性 | >200次 | >200次 | >200次 |
| 電纜直徑 | 4.5mm(0.177″)～8mm(0.315″) | 6mm(0.177″)～ 8.5mm(0.315″) | 6mm(0.177″)～ 8.5mm(0.315″) |
| 數據傳輸速率 | 遵循CAN規范，最大為1Mbps | 遵循CAN規范，最大為1Mbps | 遵循CAN規范，最大為1Mbps |
| 溫度范圍 | -20℃～ 75℃ | -20℃～ 75℃ | -20℃～ 75℃ |
| 保護級別 | IP40 | IP40 | IP40 |
| 外殼材料 | ZnAl,電鍍 | ABS，金屬化 | ABS，金屬化 |
| 終端電阻 | 120Ω，可由開關使能 | 120Ω，可由開關使能 | 120Ω，可由開關使能 |

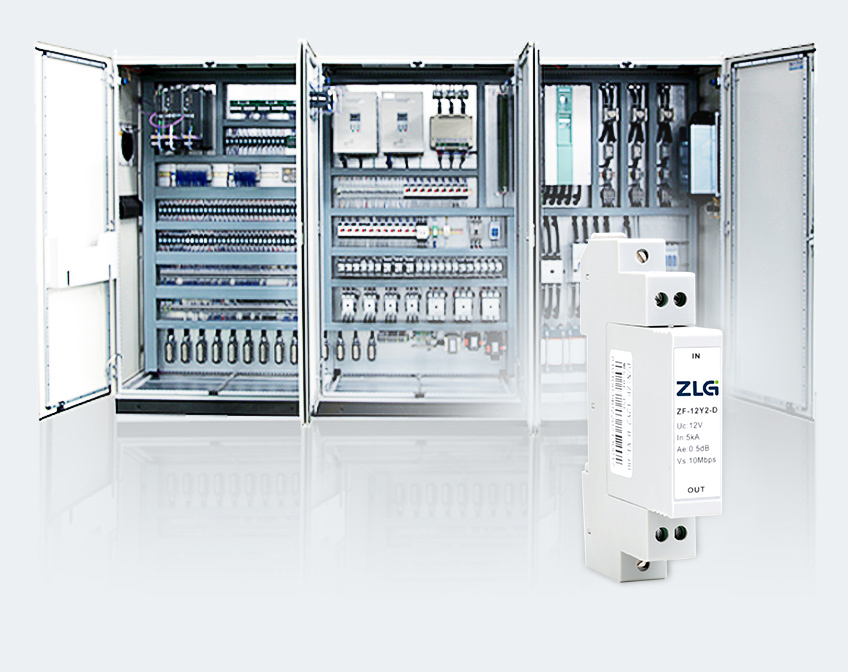

穩定可靠，應用廣泛
致遠電子ZF系列CAN總線防雷浪涌保護器產品均經過嚴酷的實踐驗證，穩定可靠，目前已經廣泛應用于高速鐵路、地鐵、煤礦、醫療、汽車電子、樓宇安防、電梯控制等場合。

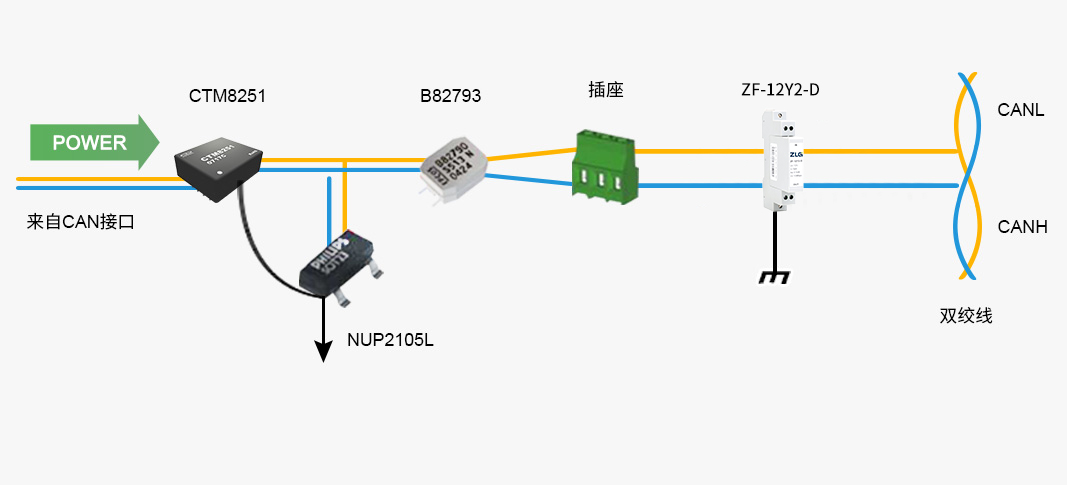

標準完備保護的CAN總線接口
ZF系列防雷器與CTM信號隔離模塊、共模扼流圈、EDS保護器件等共同組成了標準完備保護的CAN總線接口。

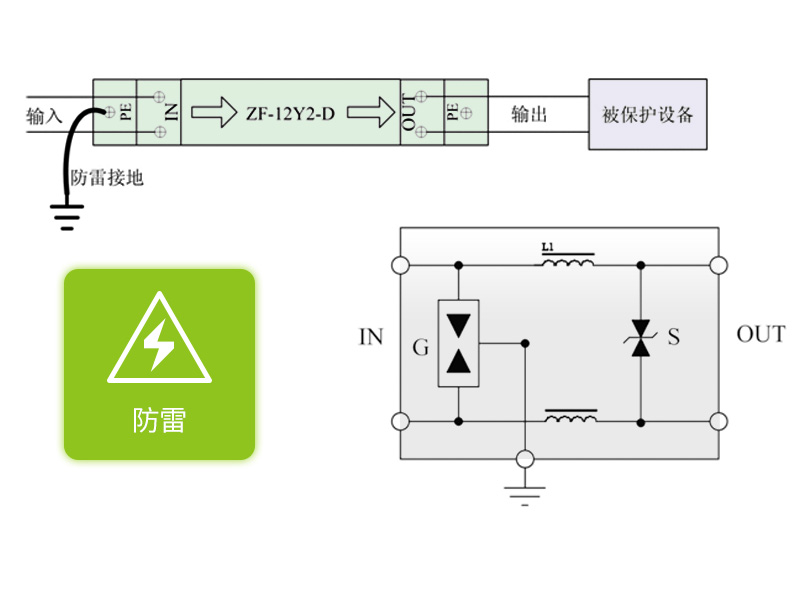

保護關鍵性設備免受雷擊浪涌影響
有效保護關鍵性設備免受雷擊浪涌影響，并且對信號影響極小，波特率可以工作在5Kbps～10Mbps范圍

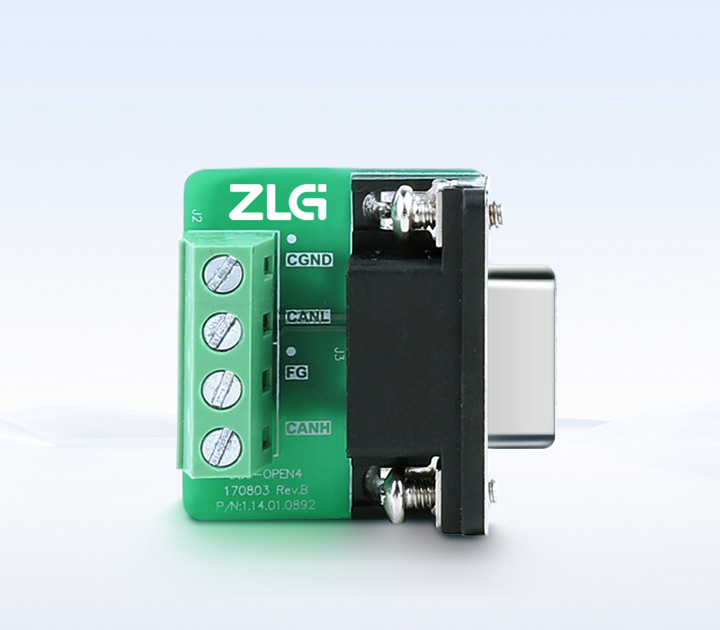

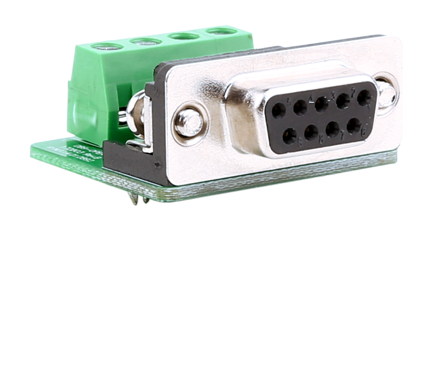

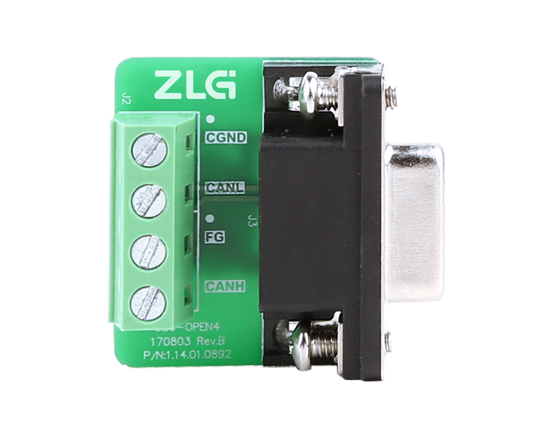

DB9(母頭)-OPEN4轉接板
適配我司CANFD系列產品CANFD接口形式為DB9公頭的接口卡。
