選型表
| 型號 | MiniPCIeCANFD （真MiniPCle版本） | MiniPCIeCANFD-U （USB協議版本） | M.2CANFD |
|---|---|---|---|

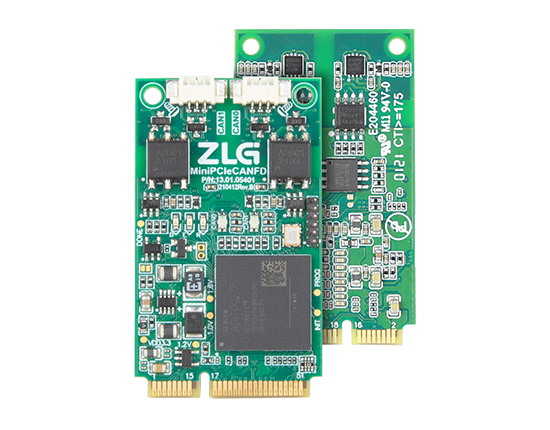

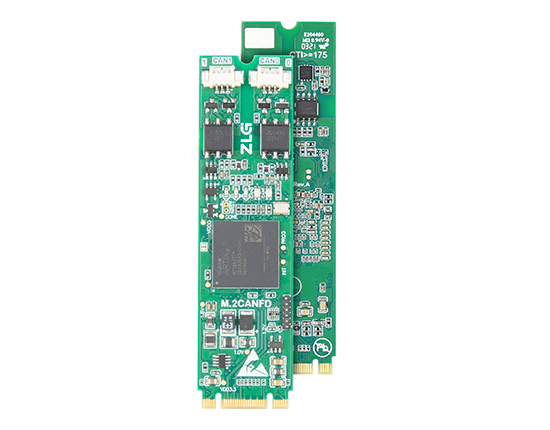

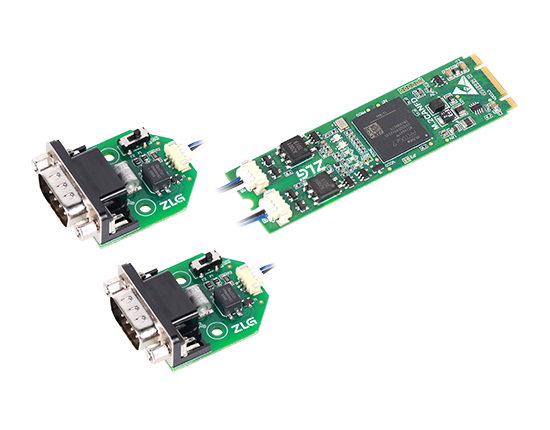

| 實物圖 |  |  |  |
| 性能特色 | 高性能工業級系列CANFD接口卡，適用于各種復雜網絡，超高轉發速率 | ||
| CAN FD路數 | 2路 | 2路 | 2路 |
| CAN FD接口形式 | DB9 | DB9 | DB9 |

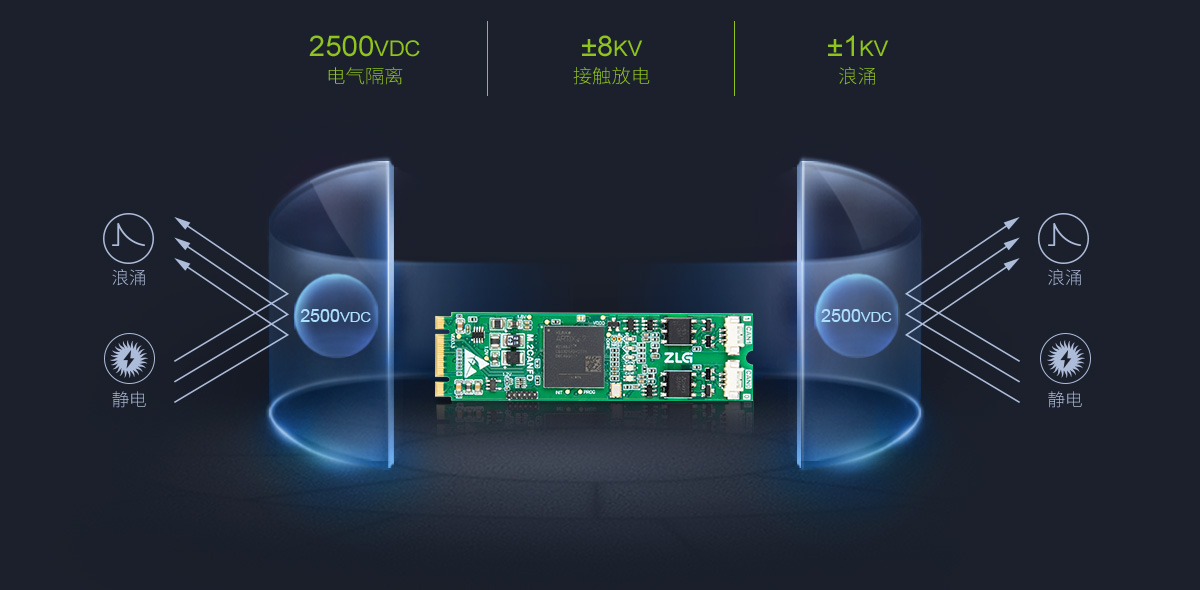

| 電氣隔離 | √ | √ | √ |
| 工業級 | √ | √ | √ |
| CANFD標準 | ISO/Bosch | ISO/Bosch | ISO/Bosch |
| CANFD仲裁ID段波特率 | 40K~1Mbps | 40K~1Mbps | 40K~1Mbps |

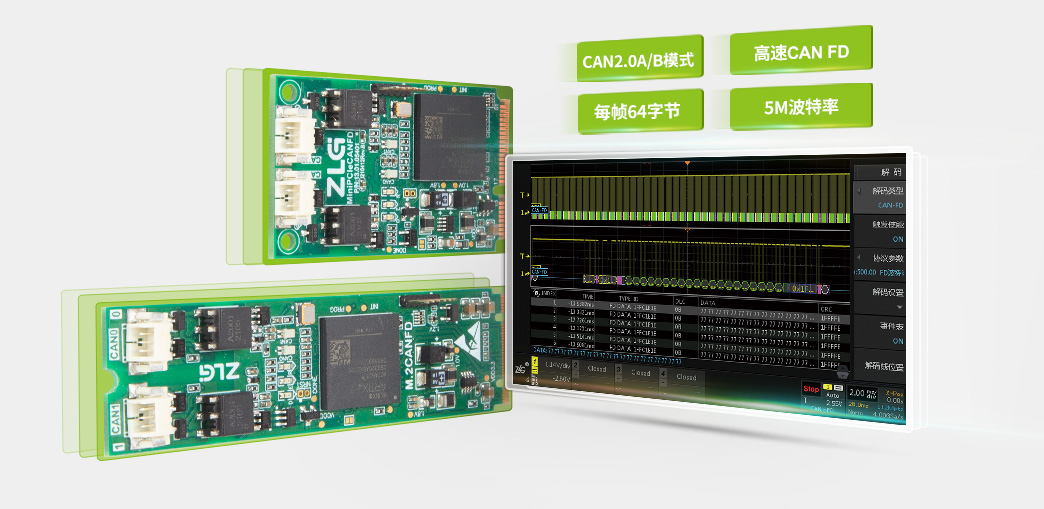

| CANFD數據段加速波特率 | 100K~5Mbps | 100K~5Mbps | 100K~5Mbps |
| CANFD發送能力 | 4000幀/秒（每路） | 17500幀/秒（每路） | 4000幀/秒（每路） |
| CANFD接收能力 | 14000幀/秒（每路） | 27500幀/秒（每路） | 14000幀/秒（每路） |

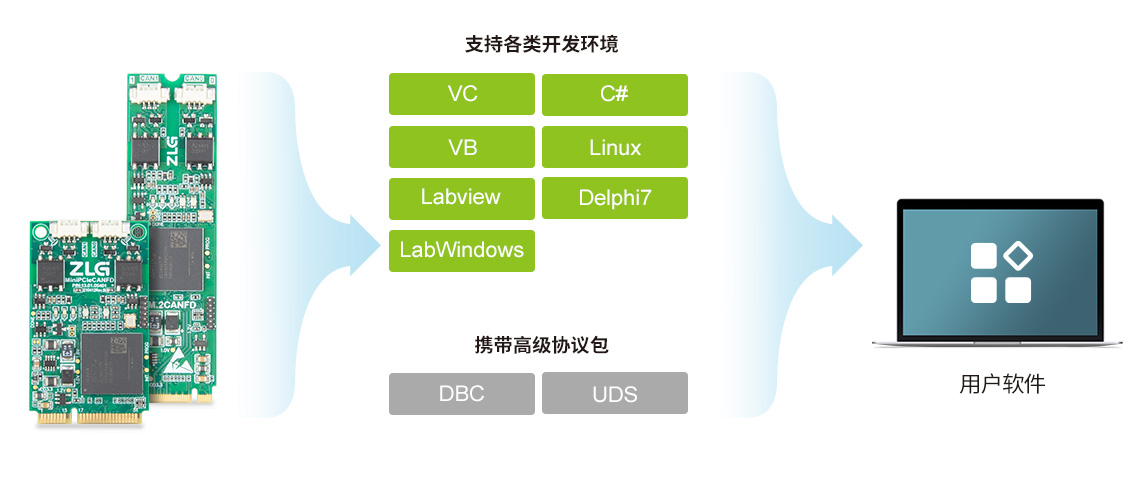

| Windows系統驅動 | 支持 | 支持 | 支持 |
| Linux系統驅動 | 支持 | 支持 | 支持 |

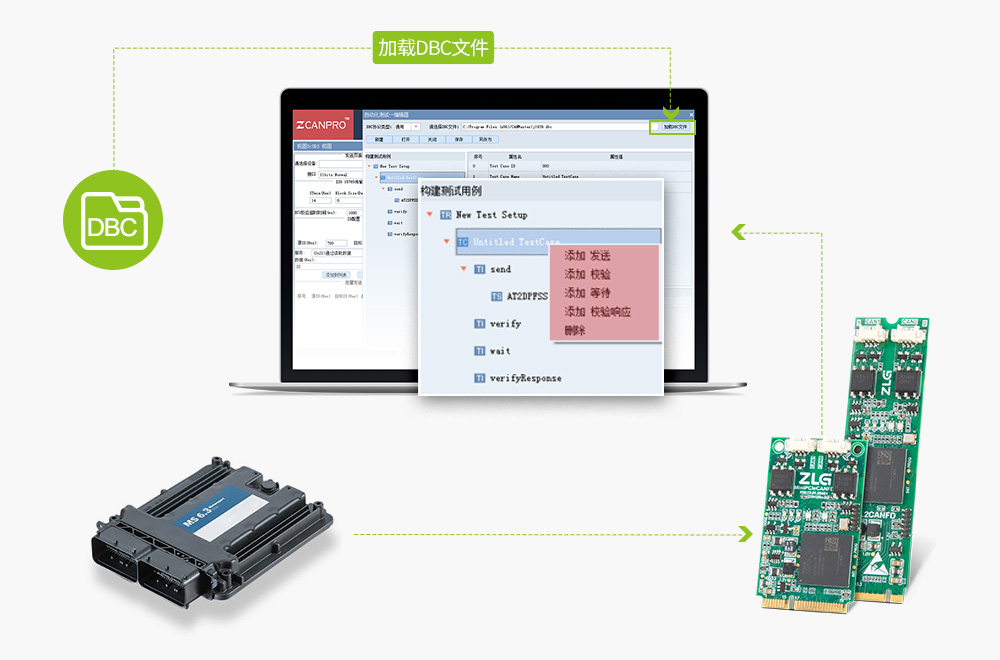

| 車載DBC協議發送 | 支持 | 支持 | 支持 |
| 車載UDS協議診斷 | 支持 | 支持 | 支持 |
| CANopen與J1939協議分析 | 支持 | 支持 | 支持 |
| CAN FD口故障通知 | 支持 | 支持 | 支持 |
| 功耗 | 1500mW | 1500mW | 1500mW |
| 120Ω終端電阻 | 內置可配置 | 內置可配置 | 內置可配置 |
| 工作溫度 | -40℃~+85℃ | -40℃~+85℃ | -40℃~+85℃ |
| 存儲溫度 | -40℃~+85℃ | -40℃~+85℃ | -40℃~+85℃ |

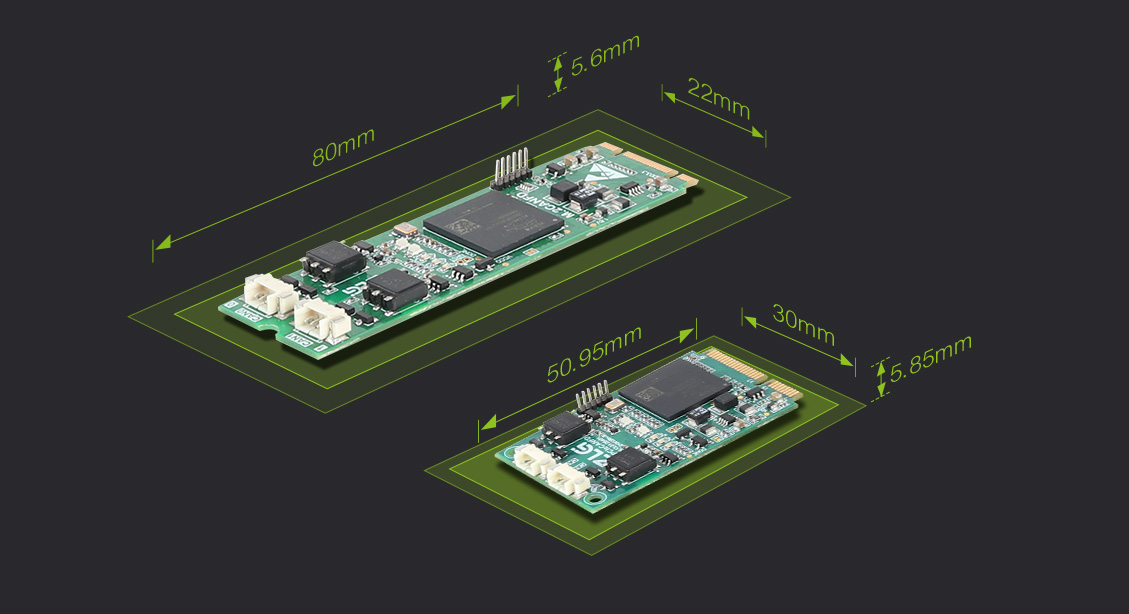

| 物理尺寸 | 50.95mm*30mm*5.85mm(厚度) | 50.95mm*30mm*5.85mm(厚度) | 80mm*22mm*5.6mm(厚度) |
| 是否可提供定制 | 歡迎 | 歡迎 | 歡迎 |
備注:*單通道5Mbps，0字節數據域的情況下
