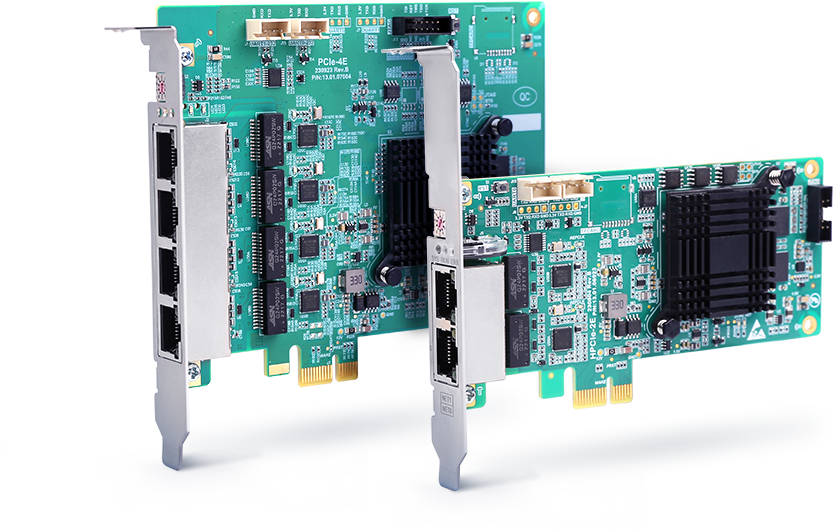

PCIe EtherCAT通訊卡
ZLG致遠電子PCIe EtherCAT通訊卡適用于高端制造設備、機器人、激光加工、生物醫療、3C 制造和裝配、鋰電池包裝、數控機床、流水線工作站、非標自動化裝備、特種機床等不同智能制造設備應用需求。
產品參數表

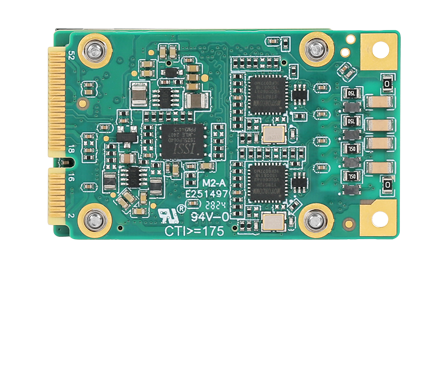

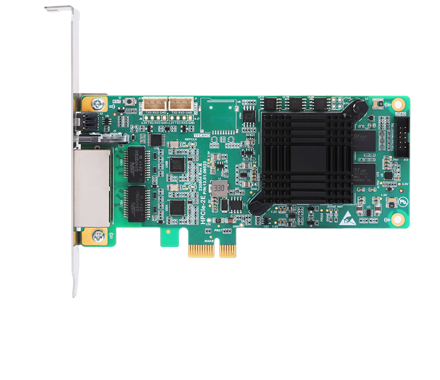

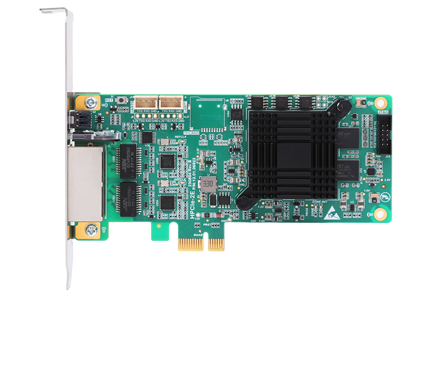

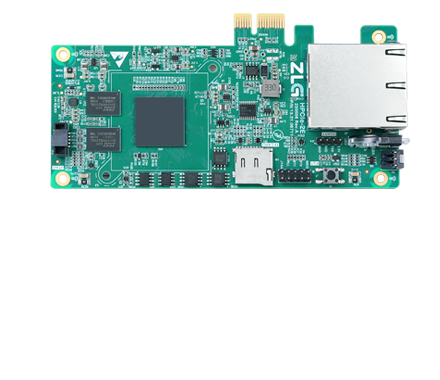

| 名稱 | HPCIe-2E | PCIe-2E | PCIe-4E | MiniPCIe-2E |
|---|---|---|---|---|
| EtherCAT | 1路主站,2網口 | 1路主站,2網口 | 2路主站,4網口 | 1路主站,2網口 |
| 線路冗余 | 支持 | 支持 | 支持 | 支持 |
| 從站熱插拔 | 支持 | 支持 | 支持 | 支持 |
| FOE | 支持 | 支持 | 支持 | 支持 |
| COE | 支持 | 支持 | 支持 | 支持 |
| PDO多包發送 | 不支持 | 不支持 | 不支持 | 不支持 |
| PDO看門狗 | 不支持 | 不支持 | 不支持 | 不支持 |
| Slave-to-Slave | 不支持 | 不支持 | 不支持 | 不支持 |
| 分布式時鐘 | 支持 | 支持 | 支持 | 支持 |
| 站點別名 | 支持 | 支持 | 支持 | 支持 |
| 在線網絡配置 | 支持 | 支持 | 支持 | 支持 |
| 在線監控 | 支持 | 支持 | 支持 | 支持 |
| 安裝方式 | 固定孔螺絲安裝 | 固定孔螺絲安裝 | 固定孔螺絲安裝 | 固定孔螺絲安裝 |
| 結構 | PCIe半高 | PCIe全高 | PCIe全高 | MiniPCIe |
| 產品尺寸 | 137.5mm × 68.92mm | 137.5mm × 111.15mm | 137.5mm × 111.15mm | 30mm × 50.95mm |
高實時性的網絡技術助您搶占先機，決勝未來！

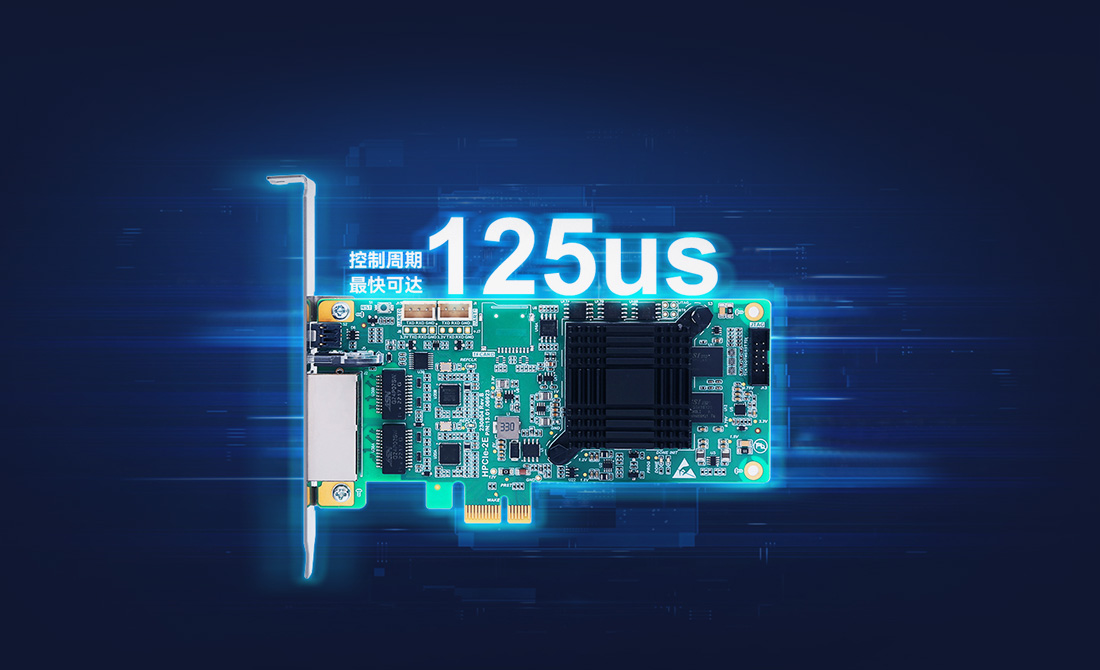

PCIe EtherCAT通訊卡控制周期最快可達125us，滿足智能設備的高實時性控制要求。
商業授權的EtherCAT協議棧穩定性更有保證

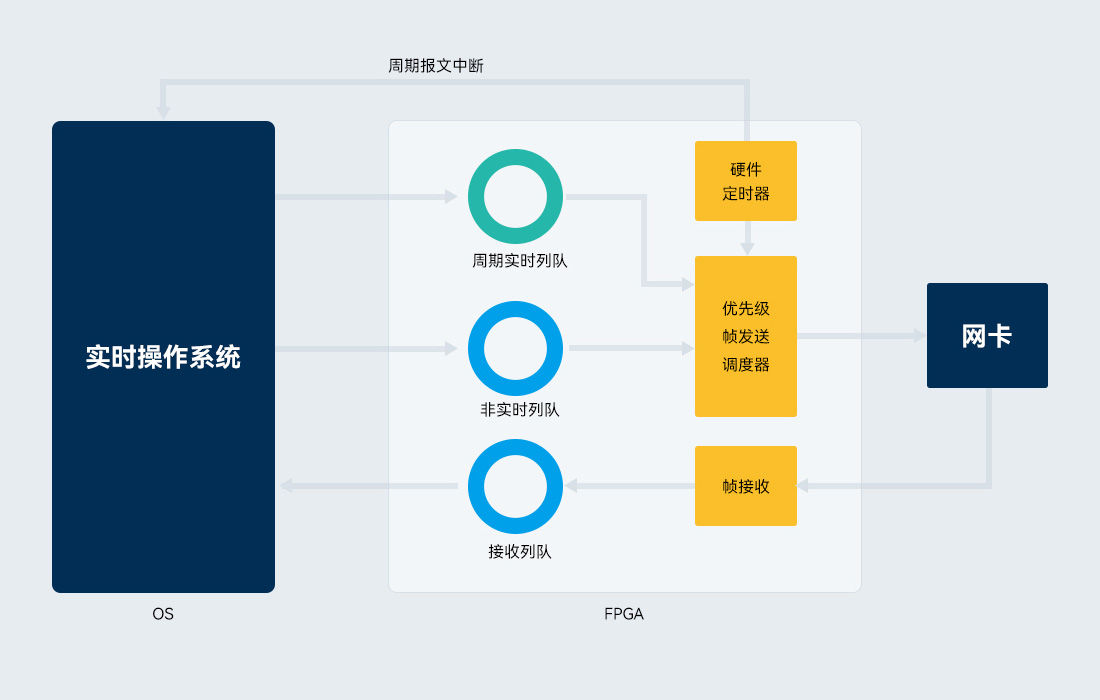

采用商業授權EtherCAT協議棧，擁有Time-Triggered Send (TTS) TTS硬件去抖動方式來消除周期報文的抖動，以解決應用層實時性不足的問題，通訊實時性更有保證。

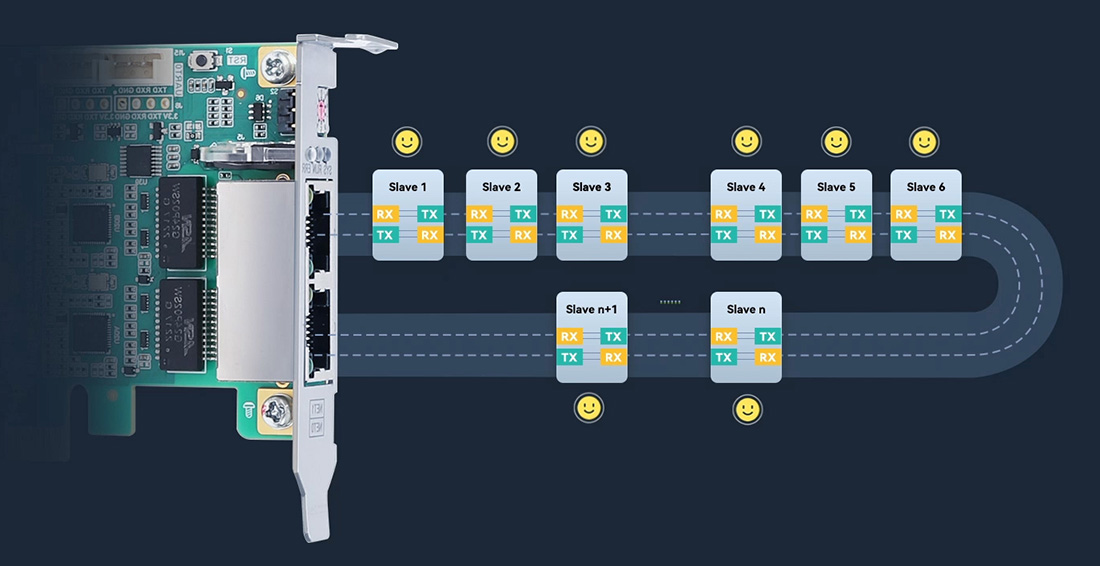

使用EtherCAT電纜冗余構建強大且故障安全的工業以太網網絡
ZLG致遠電子PCIe EtherCAT通訊卡支持 EtherCAT線纜冗余功能，即使電纜在某一點物理中斷，也可以保持主站設備和從 站設備之間的通訊。

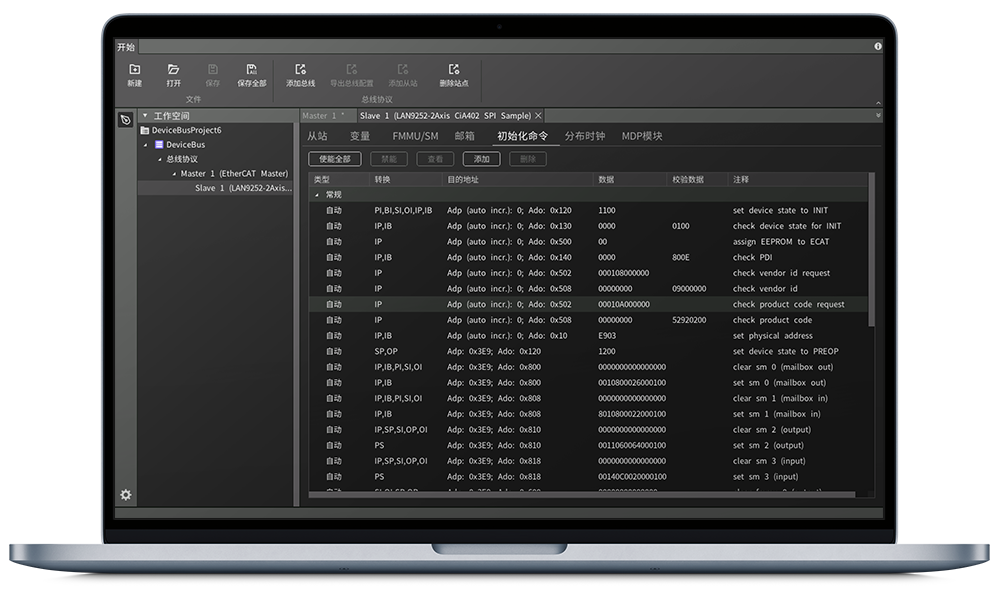

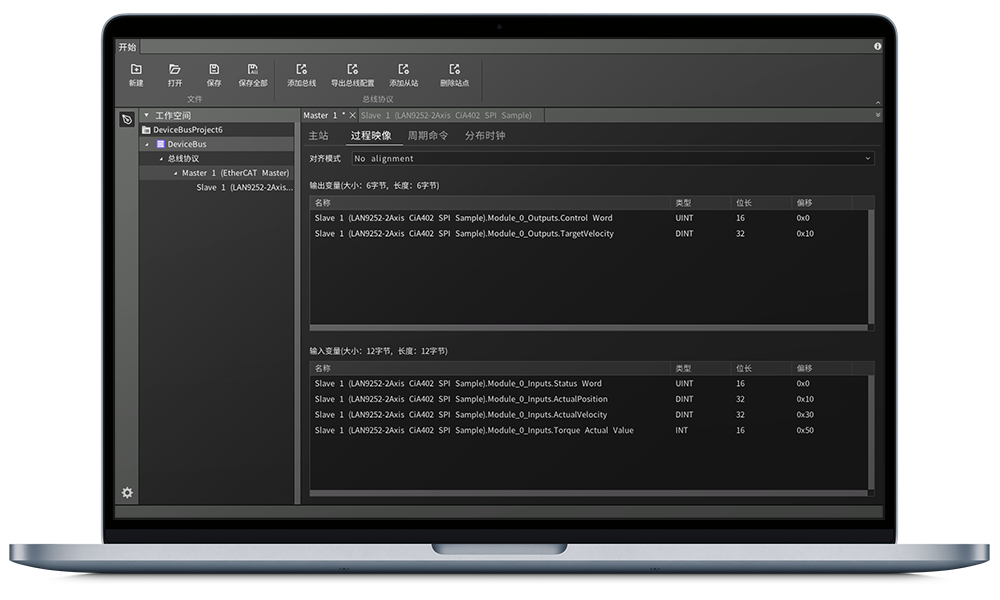

AWStudio EtherCAT配置軟件
配套的AWStudio ( 運動控制版本 )軟件提供了EtherCAT的配置功能，用戶通過設備掃描或者手動配置 EtherCAT 從機設備來快速得到 ENI 的配置配置文件，降低用戶使用EtherCAT 設備的門檻，提高開發效率。
- 初始化命令
- 過程映像

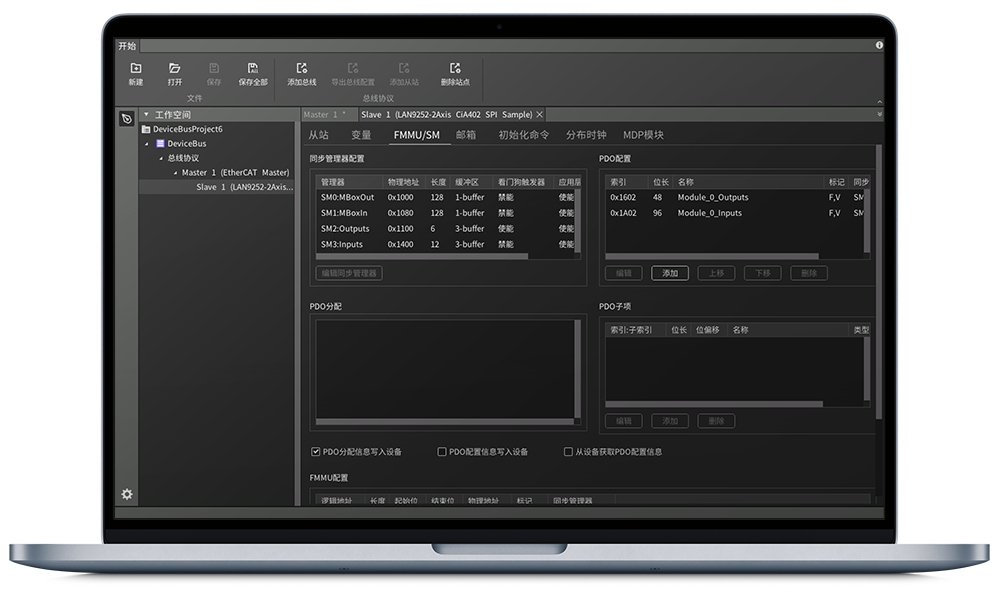

- FUMMU/SM
高效易用的二次開發函數

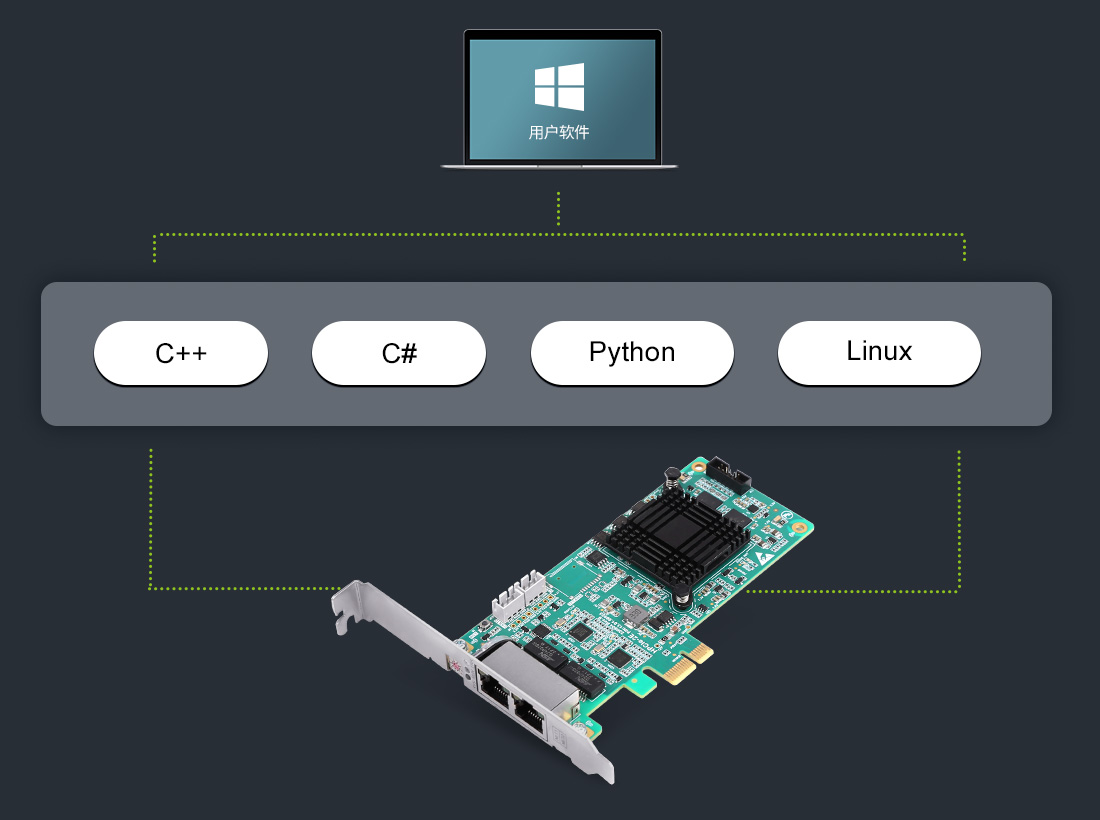

PCIe EtherCAT通訊卡提供二次開發庫，可支持各類開發環境，如VC、VB、C#、Linux、Python、Windows等主流開發環境，用戶只需修改設備類型即可實現不同接口的無縫切換，高效易用。
嚴格測試穩定可靠，品質更有保證
PCIe EtherCAT通訊卡均通過六大科研實驗室嚴格的實踐驗證，保證在多種惡劣環境下仍然穩定可靠。
