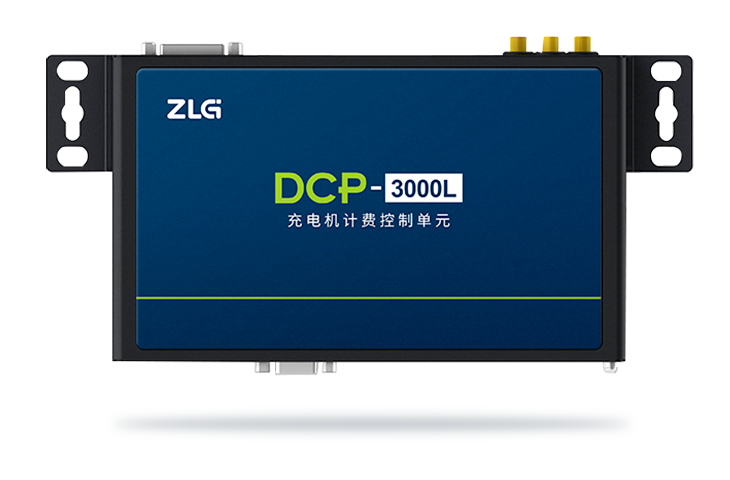

DCP-3000L 控制單元
DCP-3000L為一款A(yù)rm?工控機，設計符合國網充電樁計費單元需求，其采用Cortex?-A8內核的TI AM3354處理器，主頻高達800MHz。集成串口、CAN-bus、以太網、SIM卡槽、音頻、LVDS等接口，并支持北斗定位、藍牙通信、4G全網通通信等功能，可實現充電樁人機顯示、計費計量、支付、數據加解密、控制充電設備、與車聯網平臺通信等業務相關管理功能。
選型表
| DCP-3000L | |||
|---|---|---|---|
| 處理器 | TI Cortex?-A8 AM3354 | 主頻 | 800MHz |
| 操作系統 | Linux | 內存 | 512M DDR3 |
| 電子硬盤 | 1GB Nand Flash | 電阻觸摸屏 | 支持四線式電阻屏 |
| 最高顯示分辨率 | 1366*768 | 圖形加速 | 支持 |
| LVDS接口 | 支持 | 藍牙 | 支持 |
| 2G/3G/4G | 支持 | SIM卡座 | 支持 |
| GPS RS-232 2路 (1路與RS-485復用) | 支持 | 北斗 | 支持 |
| UART TTL | 2路 | RS-232 | 2路 (1路與RS-485復用) |
| RS-485 | 2路 (1路與RS-232復用) | 以太網 | 1路千兆，1路百兆 |
| CAN_bus | 2路隔離 | USB Host | 2路 |
| DI | 6路光耦隔離 | DO | 6路繼電器隔離 |
| ADC | 4路12位 | 音頻接口 | 1路音頻輸出 |
| TF/SD卡 | 1路 | RTC時鐘 | 支持 |
| 獨立硬件看門狗 | 支持 | 供電電壓 | 12V |
| 機械尺寸 | 193mm*115mm | 環境測試 | -40℃~+85℃ |
| 靜電測試 | 接觸放電6KV 空氣放電8KV | 群脈沖測試 | 電源端口2KV 信號接口1KV |
| 浪涌測試 | 電源端口2KV 信號接口2KV | 在線購買 | 購買 |

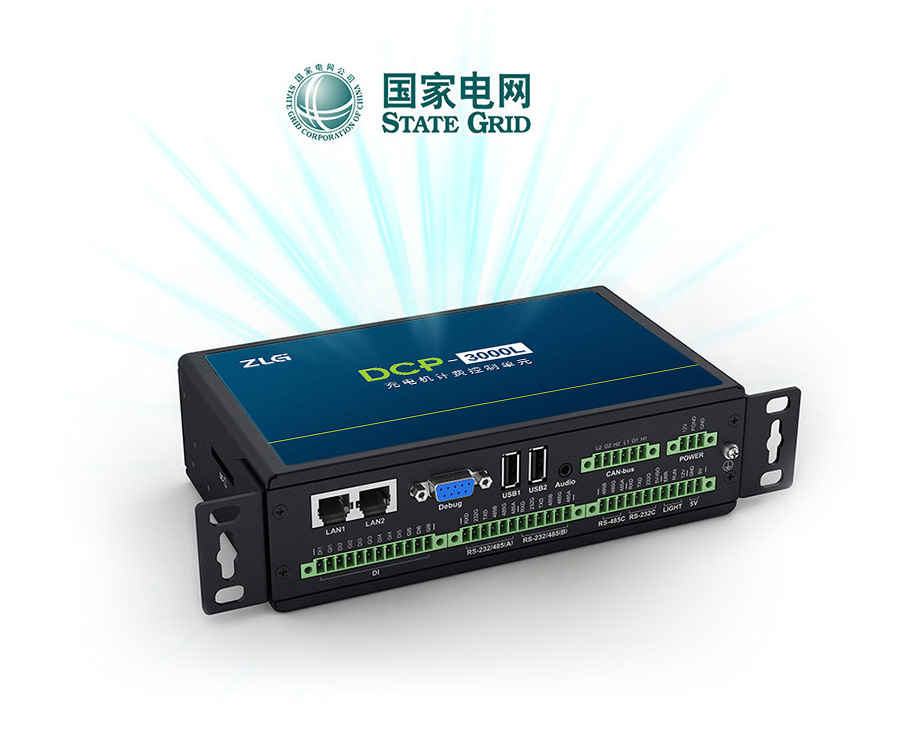

嚴格依照國家電網規范要求設計

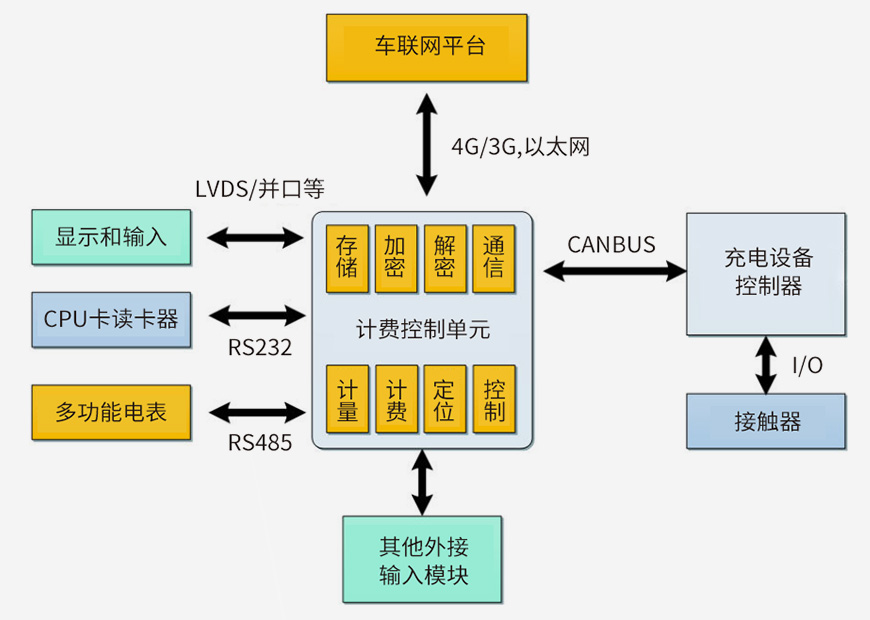

DCP-3000L是嚴格依照國家電網《電動汽車非車載整車直流充電機通用技術規范》要求設計的充電樁計費控制單元，可實現充電樁人機顯示、計費計量、支付、數據加解密、控制充電設備、與車聯網平臺通信等業務相關管理功能。
已通過國家電網計費控制單元應用軟件聯調測試
DCP-3000L已在國家電網公司通過計費控制單元應用軟件聯調測試，保證軟硬件兼容性，幫助國家電網充電樁客戶順利通過招標驗收。

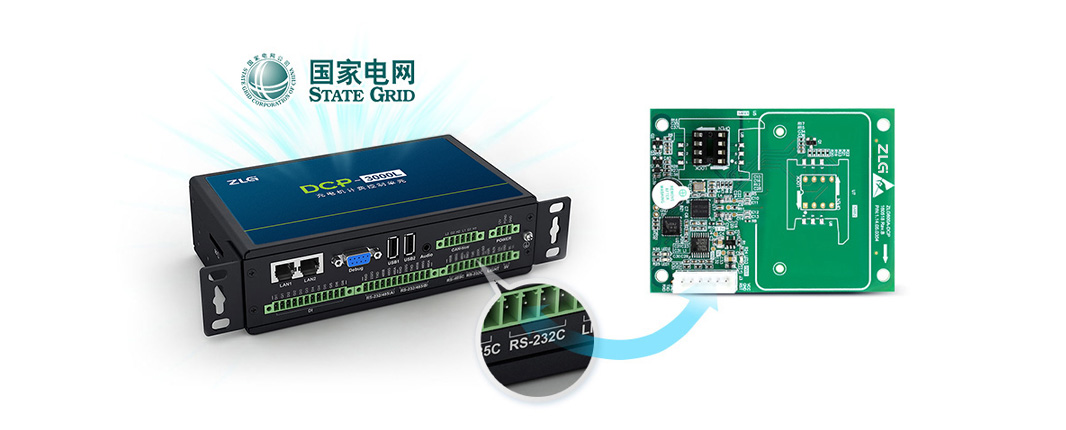

支持國網通信協議
支持國家電網直流充電機通信協議，可直接與符合國網協議的計費主板無縫對接
豐富的接口，強大的功能

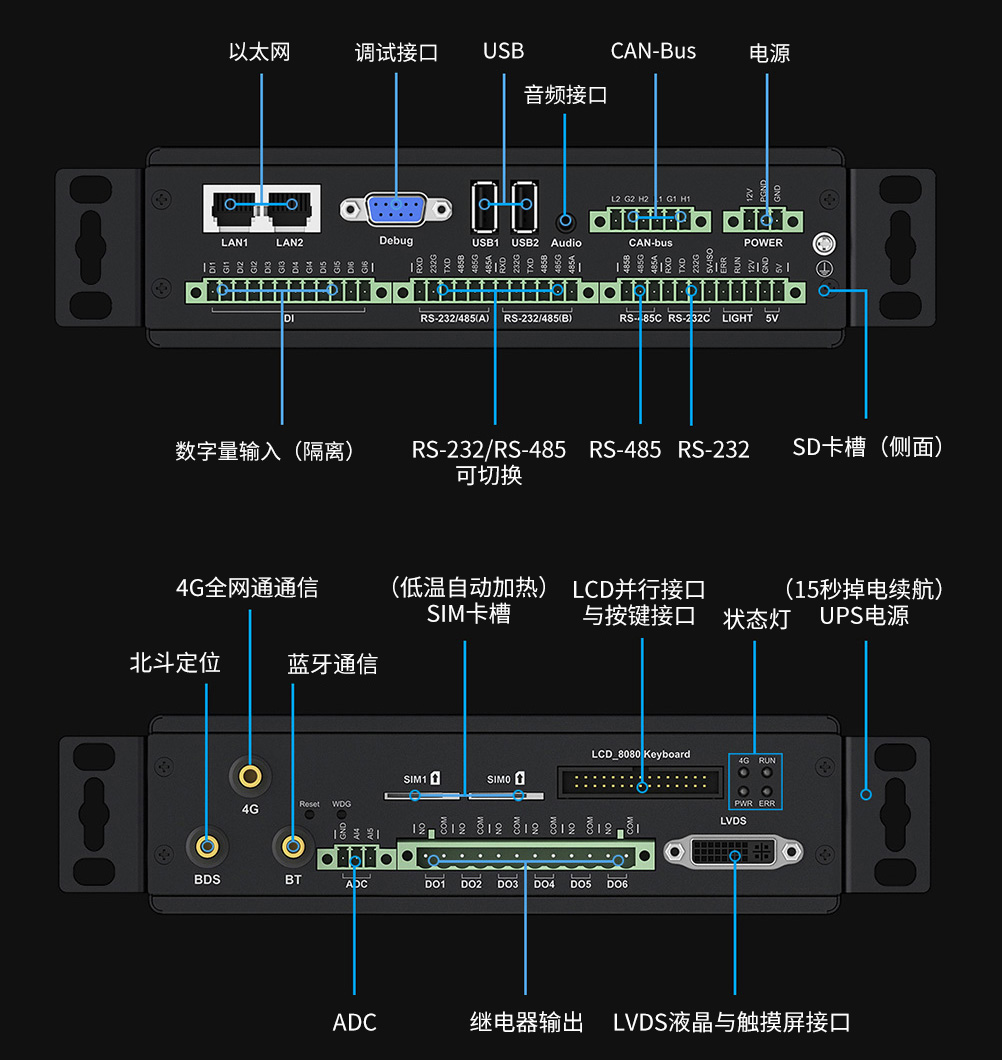

DCP-3000L集成4路串口、2路CAN-Bus、2路以太網、1路音頻、1路LVDS等接口，并支持藍牙通信、4G全網通通信、北斗定位等功能，豐富的接口與強大的功能可實現更智能化的充電樁產品。
搭配ZWS物聯網云平臺，快速實現系統智能化升級
基于致遠電子自主研發的ZWS物聯網云平臺，讓設備實現智能化升級，支持遠程固件升級、日志文件快速召回、業務數據監控、組態可視化呈現、海量數據分析等功能。

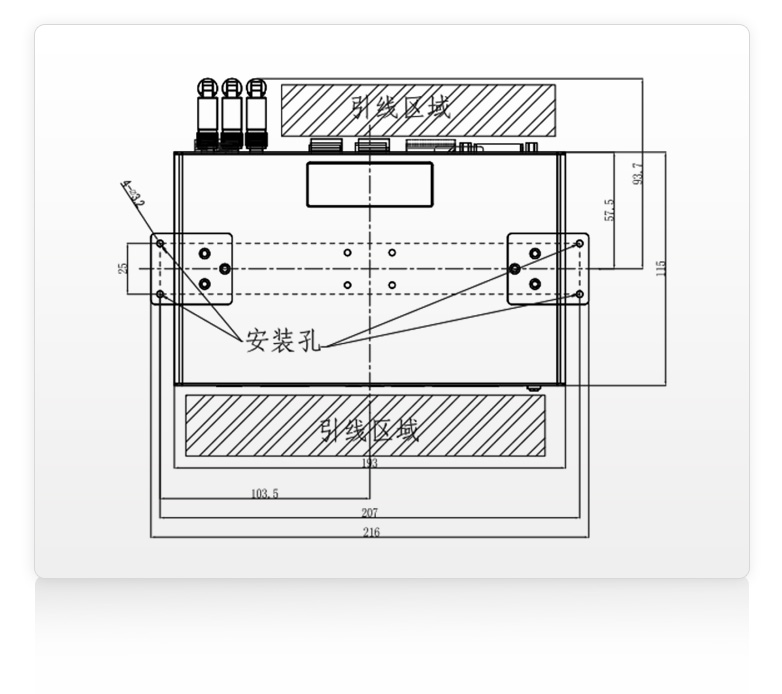

標準接口、便于安裝
DCP-3000L將電源、串口、CAN-Bus、DI、DO等接口做成標準接線端子，并具有三種安裝方式，便于充電樁內部安裝接線。

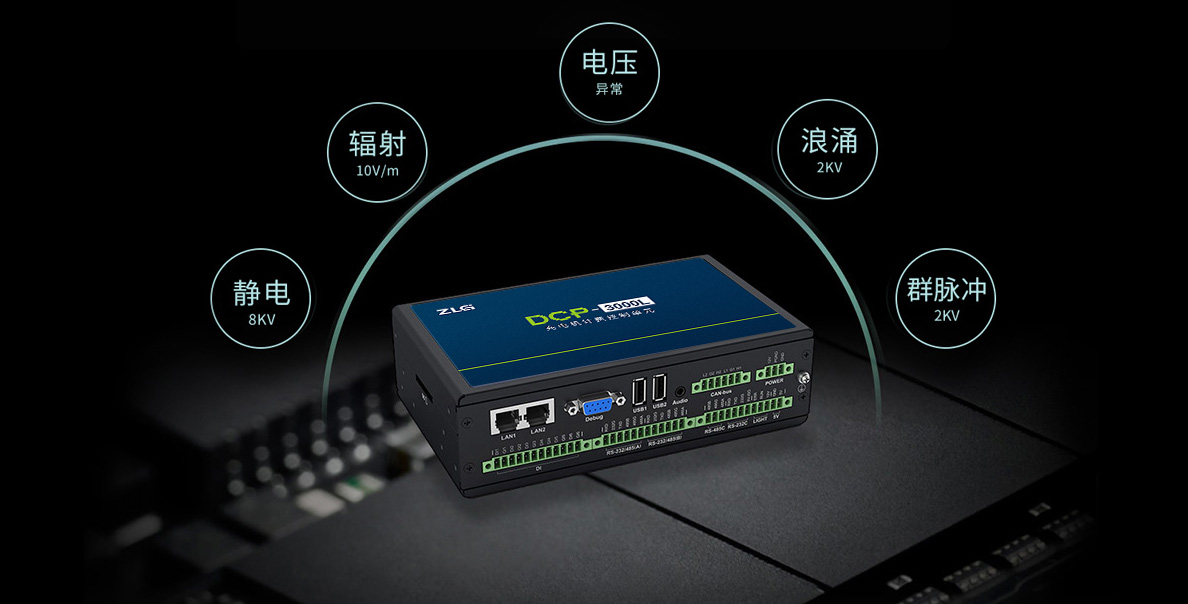

工業品質，堅如磐石
DCP-3000L經過靜電放電、射頻電磁場輻射、電快速瞬變脈沖群、浪涌、電壓暫降與短時中斷等抗干擾測試，保證在多種惡劣 環境下仍然穩定可靠，堅如磐石。
