M6Y2C Cortex?-A7工控核心板
M6Y2C是一款工業控制核心板,采用NXP Cortex?-A7 800MHz主頻的處理器，以先進的電源管理架構帶來更低功耗。標配8路UART、2路USB OTG、2路CAN-Bus、2路以太網等接口；標配128/256MB DDR3和128/256MB NAND Flash、硬件看門狗；通過嚴格EMC和高低溫測試，確保核心板在嚴酷的環境下穩定工作。
- TI
- M62xx 1.4GHz,3路CAN FD,2路千兆,9路串口
- M6442 1.0GHz,5路TSN千兆網口,支持EtherCAT,GPMC
- M65xx 1.1GHz,擴展18串口或6路千兆網口
- M335x-T 800MHz,6串口,雙網口,雙CAN
- A3352系列無線IoT核心板 800MHz,WiFi,藍牙,RFID
- NXP
- M6Y2C 800MHz,8串口,雙網口,大容量
- A6G2C系列無線IoT核心板 528MHz,ZigBee,
Mifare,WiFi,藍牙 - A6Y2C系列無線IoT核心板 800MHZ,8串口,WiFi,藍牙
- M6G2C 528MHz,雙網口,8串口,雙CAN
- M6708-T 雙核/四核,800MHz/1GHz,專注多媒體
- 瑞芯微
- M3568 四核A55,2GHz,NPU,GPU,VPU
- M3562 四核A53,1.8GHz,1.0 TOPs NPU
- M1808 雙核A35,1.6GHz,AI核心板,3 TOPs NPU
- M1126 四核A7,1.5GHz,2.0 TOPs NPU
- 先楫
- MR6450/MR6750 15路串口,4路CAN FD,2路千兆
- 芯馳
- MD9340/MD9350 真多核異構A55+R5,1.6GHz,
2路千兆,4路CAN FD - MD9360 六核 Cortex?-A55,1.6GHz,2路千兆,4路CAN FD

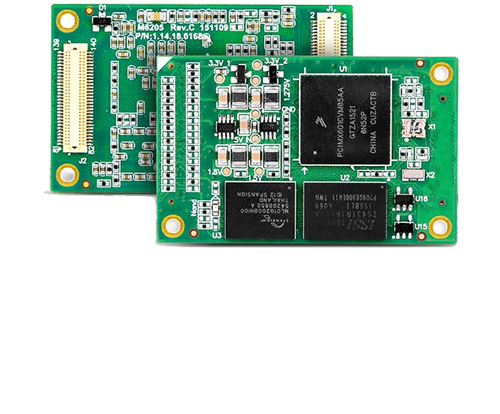

M6Y2C核心板（連接器版本）
800MHz主頻，8串口，雙網口，雙CAN

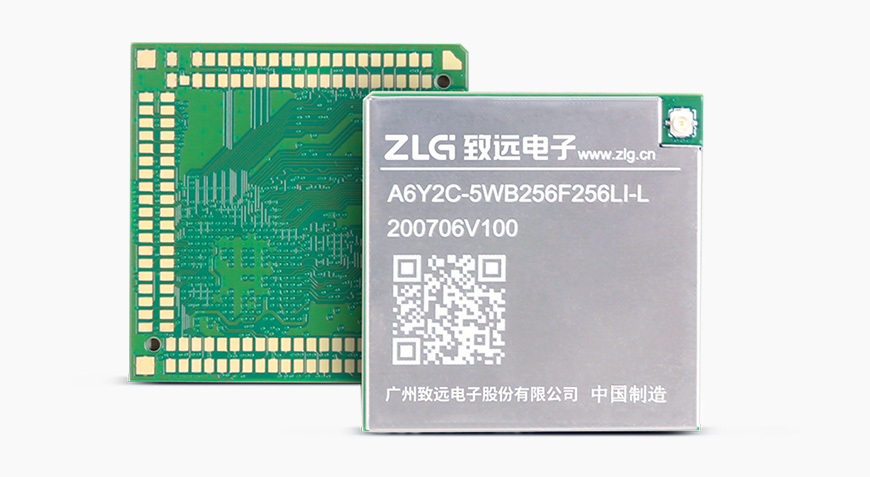

M6Y2C核心板（LGA版本）
低功耗、高性能、外設資源豐富
選型表
| 產品名稱 | M6Y2C-128F128LI-T | M6Y2C-256F256LI-T | M6Y2C-512F512LI-T | M6Y2C-512F4GLI-T | M6Y2C-128F128LI-L | M6Y2C-256F256LI-L | M6Y2C-512F512LI-L |
| 處理器 | NXP Cortex?-A7 i.MX6ULL | NXP Cortex?-A7 i.MX6ULL | NXP Cortex?-A7 i.MX6ULL | NXP Cortex?-A7 i.MX6ULL | NXP Cortex?-A7 i.MX6ULL | NXP Cortex?-A7 i.MX6ULL | NXP Cortex?-A7 i.MX6ULL |
| 主頻 | 800MHz | 800MHz | 800MHz | 800MHz | 800MHz | 800MHz | 800MHz |
| 操作系統 | Linux | Linux | Linux | Linux | Linux | Linux | Linux |
| 內存 | 128M DDR3 | 256M DDR3 | 512M DDR3 | 512M DDR3 | 128M DDR3 | 256M DDR3 | 512M DDR3 |
| 電子硬盤 | 128M Nand Flash | 256M Nand Flash | 512M Nand Flash | 4G emmc | 128M Nand Flash | 256M Nand Flash | 512M Nand Flash |
| 電阻觸摸屏 | 支持四線式電阻屏 | 支持四線式電阻屏 | 支持四線式電阻屏 | 支持四線式電阻屏 | 支持四線式電阻屏 | 支持四線式電阻屏 | 支持四線式電阻屏 |
| 電容觸摸屏 | 可提供方案支持 | 可提供方案支持 | 可提供方案支持 | 可提供方案支持 | 可提供方案支持 | 可提供方案支持 | 可提供方案支持 |
| 最高顯示分辨率 | 1366*768 | 1366*768 | 1366*768 | 1366*768 | 1366*768 | 1366*768 | 1366*768 |
| 圖形加速 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
| LCD接口（RGB） | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
| VGA接口 | 可提供方案支持 | 可提供方案支持 | 可提供方案支持 | 可提供方案支持 | 可提供方案支持 | 可提供方案支持 | 可提供方案支持 |
| LVDS接口 | 可提供方案支持 | 可提供方案支持 | 可提供方案支持 | 可提供方案支持 | 可提供方案支持 | 可提供方案支持 | 可提供方案支持 |
| UART | 8路（含1路調試串口） | 8路（含1路調試串口） | 8路（含1路調試串口） | 8路（含1路調試串口） | 8路（含1路調試串口） | 8路（含1路調試串口） | 8路（含1路調試串口） |
| 以太網 | 2路百兆 | 2路百兆 | 2路百兆 | 2路百兆 | 2路百兆 | 2路百兆 | 2路百兆 |
| CAN_bus | 2路 | 2路 | 2路 | 2路 | 2路 | 2路 | 2路 |
| USB OTG | 2路 | 2路 | 2路 | 2路 | 2路 | 2路 | 2路 |
| IIC | 1路 | 1路 | 1路 | 1路 | 1路 | 1路 | 1路 |
| SPI | 1路（最高3路） | 1路（最高3路） | 1路（最高3路） | 1路（最高3路） | 1路（最高3路） | 1路（最高3路） | 1路（最高3路） |
| GPIO | 10路（最高104路） | 10路（最高104路） | 10路（最高104路） | 10路（最高104路） | 10路（最高104路） | 10路（最高104路） | 10路（最高104路） |
| PWM | 2路 | 2路 | 2路 | 2路 | 2路 | 2路 | 2路 |
| ADC | 2路12位 | 2路12位 | 2路12位 | 2路12位 | 2路12位 | 2路12位 | 2路12位 |
| CSI | 1路（復用） | 1路（復用） | 1路（復用） | 1路（復用） | 1路（復用） | 1路（復用） | 1路（復用） |
| 功放功率 | 1路 | 1路 | 1路 | 1路 | 1路 | 1路 | 1路 |
| RTC時鐘 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
| 獨立硬件看門狗 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
| 供電電壓 | 5V | 5V | 5V | 5V | 5V | 5V | 5V |
| 機械尺寸 | 30mm*48mm | 30mm*48mm | 30mm*48mm | 30mm*48mm | 40mm*40mm | 40mm*40mm | 40mm*40mm |
| 環境測試 | -40℃~+85℃ | -40℃~+85℃ | -40℃~+85℃ | -40℃~+85℃ | -40℃~+85℃ | -40℃~+85℃ | -40℃~+85℃ |
| 評估套件 | EPC-6Y2C-L(板載核心板M6Y2C-256F256LI-T) /M6Y2C-EV-Board (不含核心板) | A6Y2CL-EV-Board（板載A6Y2C-5WB256F256LI-L） | |||||
| 在線購買 | 購買 | 購買 | 購買 | 購買 | 購買 | 購買 | 購買 |

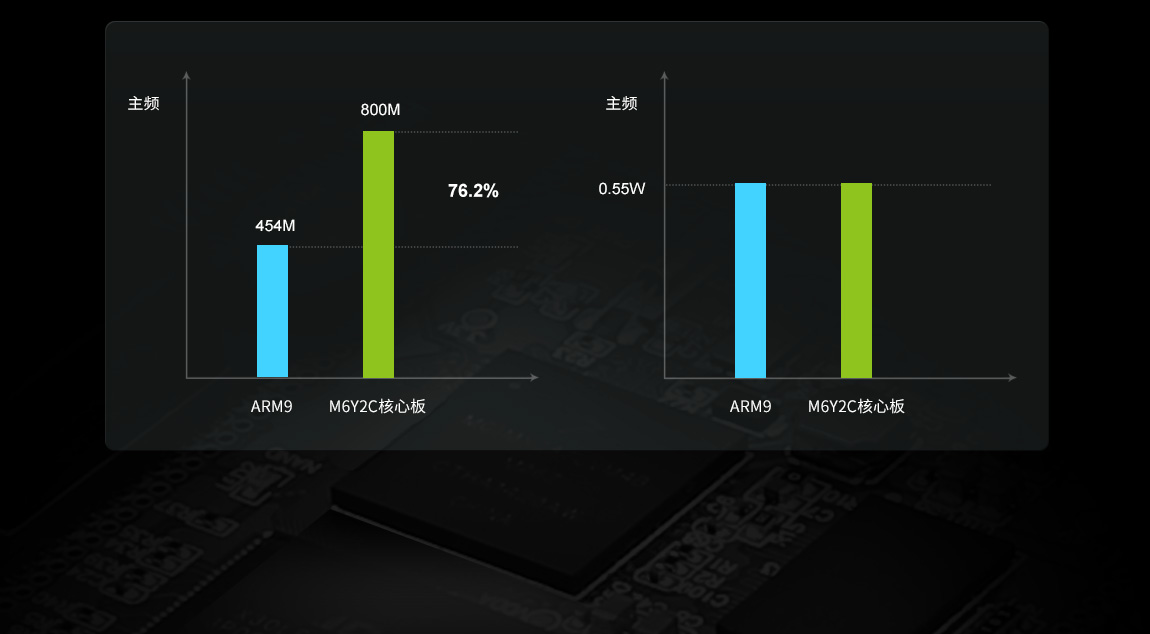

低能耗，高主頻
M6Y2C工控核心板相比于Arm9?系列核心板的功耗相同，主頻提高76.2%。

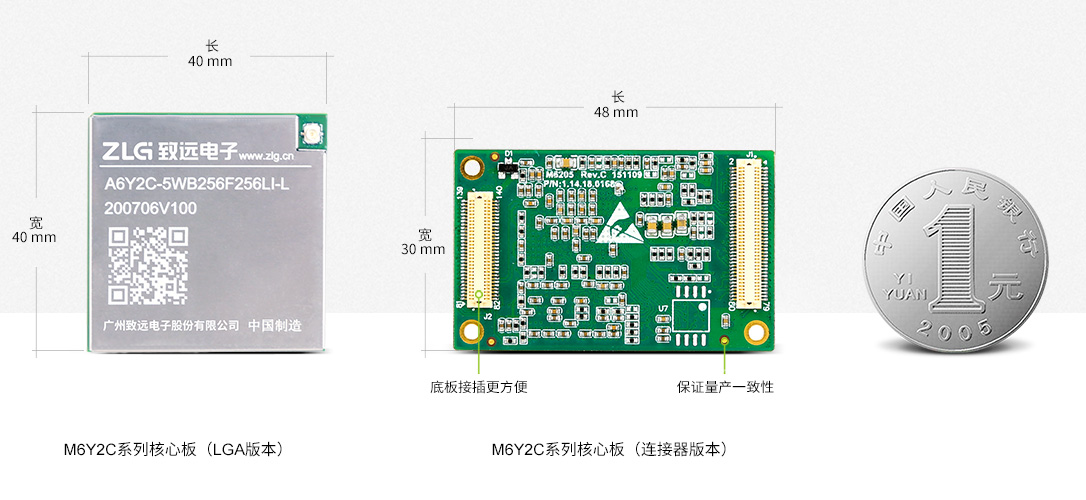

小體積，應用更加靈活
6層PCB沉金工藝打造30*48mm/40*40mm尺寸，僅兩枚一元硬幣大小，采用的進口廣瀨連接器/LGA封裝，扣合緊密牢固。
音頻解碼，數字攝像頭
無需外擴聲卡，細膩音樂直接輸出，信手聆聽花開，集成CMOS傳感器接口，支持數字/模擬攝像頭，留住點滴精彩。

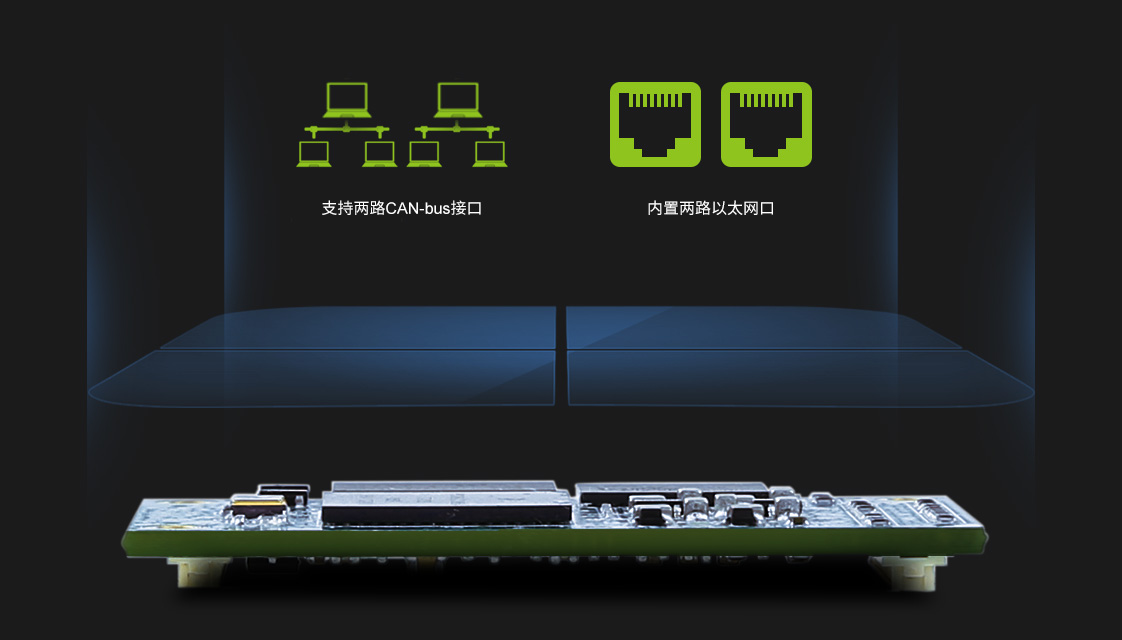

雙路CAN總線、雙路以太網
集成兩路高實時性的CAN-bus接口，雙路以太網可實現雙網冗余，給網絡雙重保險。

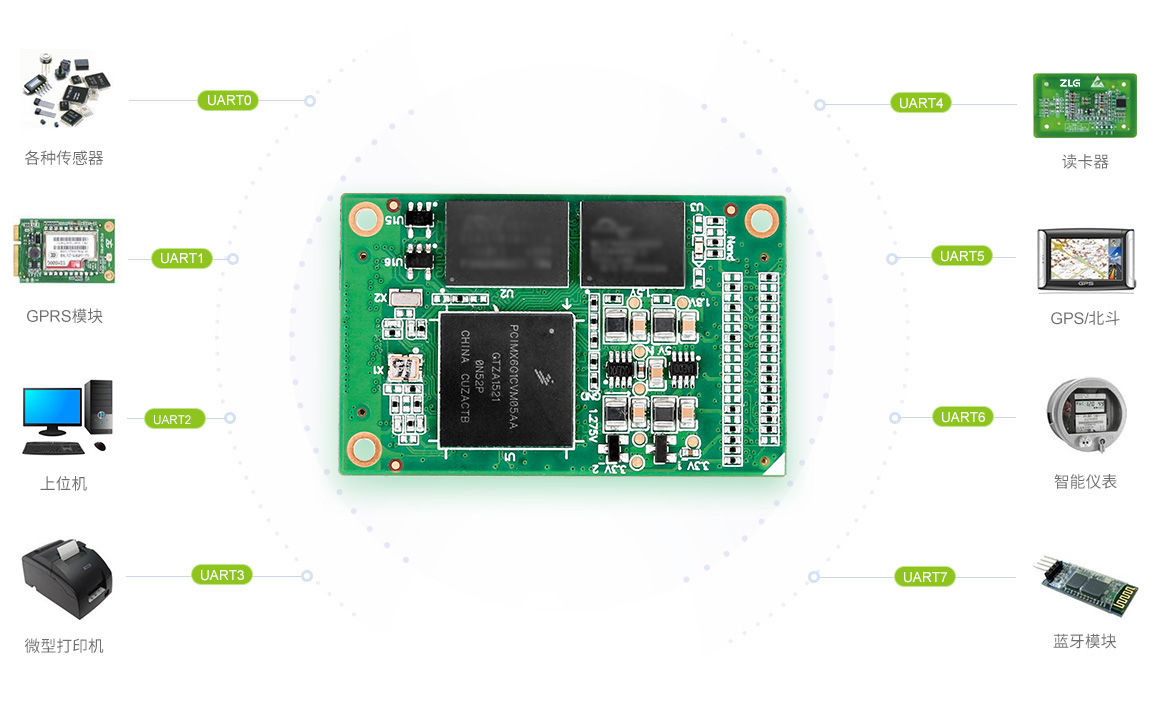

串口王——業內功能集成的8路UART
可將傳感器、北斗導航、GPGS、智能儀表、藍牙通信、微型打印等多達8種外部設備集于一體，更多選擇創造更多可能。
搭配ZWS物聯網云平臺，快速實現系統智能化升級
基于致遠電子自主研發的ZWS物聯網云平臺，讓設備實現智能化升級，支持遠程固件升級、日志文件快速召回、業務數據監控、組態可視化呈現、海量數據分析等功能。

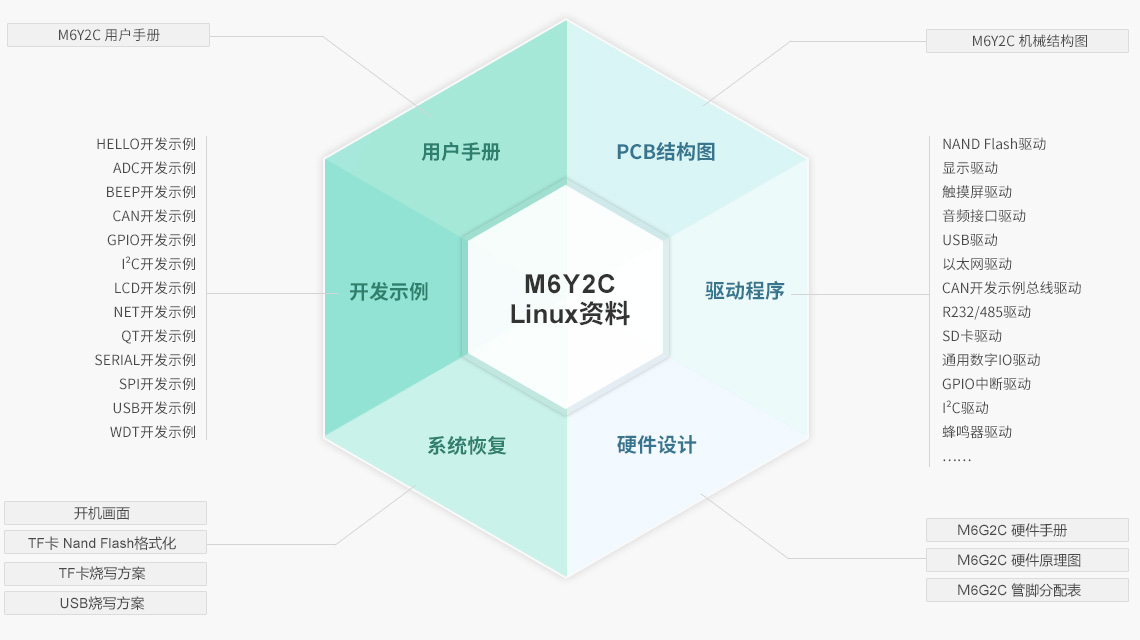

豐富的軟硬件參考資料
硬件設計手冊、嵌入式Linux開發教程（上、下冊）、底層驅動程序、接口開發示例一站式完備資料庫，只為讓您更省心的開發程序，更快速的搭建產品。
