A6Y2C系列無線IoT核心板
A6Y2C系列IoT核心板基于Freescale i.MX6ULL系列Cortex?-A7高性能處理器設計，集成工業級Wi-Fi、藍牙無線通訊單元。適用于快速開發一系列科技含量高的應用，如智能網關、工業4.0、手持機、掃描儀以及便攜式醫療設備等。
選型表
| 型號 | A6Y2C-WB256F256LI-T | A6Y2C-WB256F256LI-L | A6Y2C-5WB256F256LI-L |
|---|---|---|---|
| 處理器 | Freescale Cortex?-A7 i.MX6ULL | Freescale Cortex?-A7 i.MX6ULL | Freescale Cortex?-A7 i.MX6ULL |
| 內核 | Arm? Cortex?-A7 | Arm? Cortex?-A7 | Arm? Cortex?-A7 |
| 主頻 | 800MHZ | 792MHZ | 792MHZ |
| 操作系統 | Linux | Linux | Linux |
| 內存 | 256M DDR3 | 256M DDR3 | 256M DDR3 |
| 電子硬盤 | 256M Nand Flash | 256M Nand Flash | 256M Nand Flash |
| 電阻觸摸屏 | 支持四線式電阻屏 | 支持四線式電阻屏 | 支持四線式電阻屏 |
| 電容觸摸屏 | 可提供方案支持 | 可提供方案支持 | 可提供方案支持 |
| 最高顯示分辨率 | 1366*768 | 1366*768 | 1366*768 |
| 圖形加速 | 支持 | 支持 | 支持 |
| LCD接口（RGB） | 支持 | 默認16位色，可選18或24位 | 默認16位色，可選18或24位 |
| VGA接口 | 可提供方案支持 | 可提供方案支持 | 可提供方案支持 |
| LVDS接口 | 可提供方案支持 | 可提供方案支持 | 可提供方案支持 |
| Wi-Fi | 支持 | 支持2.4GHz頻段 | 支持2.4GHz/5GHz雙頻段 |
| 藍牙 | 支持 | 支持 | |
| UART | 7路（含1路調試串口） | 7路（含1路調試串口） | 7路（含1路調試串口） |
| 以太網 | 2路百兆 | 2路百兆 | |
| CAN_bus | 1路 | 1路 | 1路 |
| USB OTG | 2路 | 2路 | 2路 |
| IIC | 1路(最高4路） | 1路(最高4路） | 1路(最高4路） |
| SPI | 1路（最高3路） | 1路（最高3路） | 1路（最高3路） |
| GPIO | 10路（最高104路） | 10路（最高104路） | 10路（最高104路） |
| PWM | 2路（最高8路） | 2路（最高8路） | 2路（最高8路） |
| ADC | 2路12位 | 2路12位 | 2路12位 |
| CSI | 1路（復用） | 1路（復用） | 1路（復用） |
| 功放功率 | 1路 | 1路 | 1路 |
| TF/SD卡 | 1路 | 1路 | 1路 |
| RTC時鐘 | 支持 | 支持 | 支持 |
| 獨立硬件看門狗 | 支持 | 支持 | 支持 |
| 供電電壓 | 5V | 5V | 5V |
| 機械尺寸 | 30mm*48mm | 30mm*40mm | 30mm*40mm |
| 環境測試 | -30℃~+85℃ | -30℃~+70℃ | -20℃~+75℃ |
| 評估套件 | IoT-6Y2C-L | A6Y2CL-EV-Board（板載A6Y2C-5WB256F256LI-L） | A6Y2CL-EV-Board（板載A6Y2C-5WB256F256LI-L） |

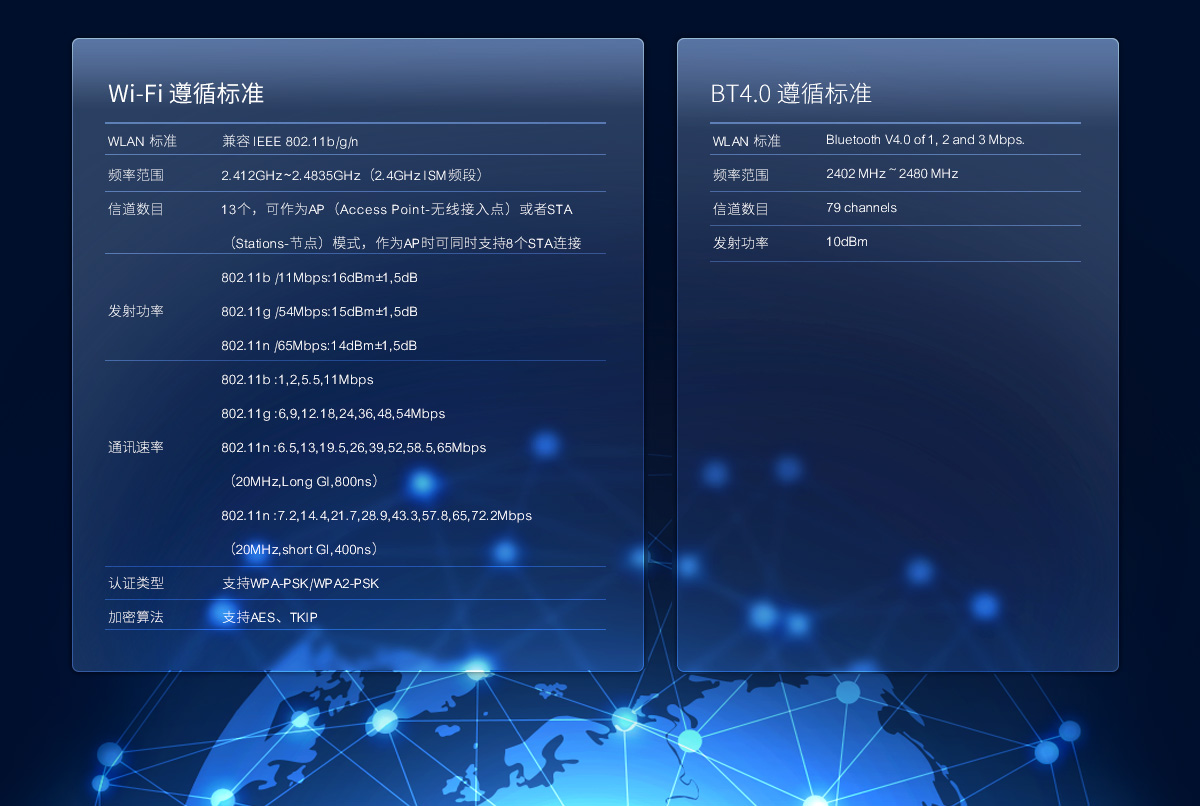

集成Wi-Fi 和BT4.0無線通訊，入網連接更輕松
A6Y2C系列IoT核心板采用博通工業級Wi-Fi 和BT4.0無線通訊芯片，讓產品無線連接更可靠穩定。
搭配ZWS物聯網云平臺，快速實現系統智能化升級
基于致遠電子自主研發的ZWS物聯網云平臺，讓設備實現智能化升級，支持遠程固件升級、日志文件快速召回、業務數據監控、組態可視化呈現、海量數據分析等功能。
低功耗設計，用電無負擔
A6Y2C系列IoT核心板采用5V 供電，整體功耗小于0.8W，CPU 集成高效率電源管理，可以用于低功耗要求的應用。

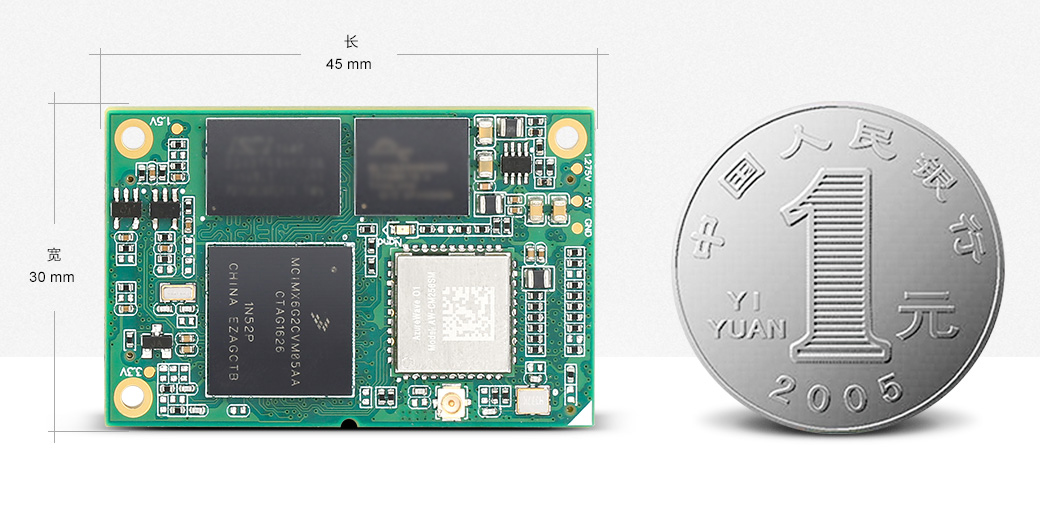

小體積，應用更加靈活
A6Y2C系列IoT核心板采用 30mm x 48mm 小體積，只有硬幣寬度大小，更靈活嵌入到應用系統當中。
雙路CAN總線、雙路以太網
集成兩路高實時性的CAN-bus接口，雙路以太網可實現雙網冗余，給網絡雙重保險。

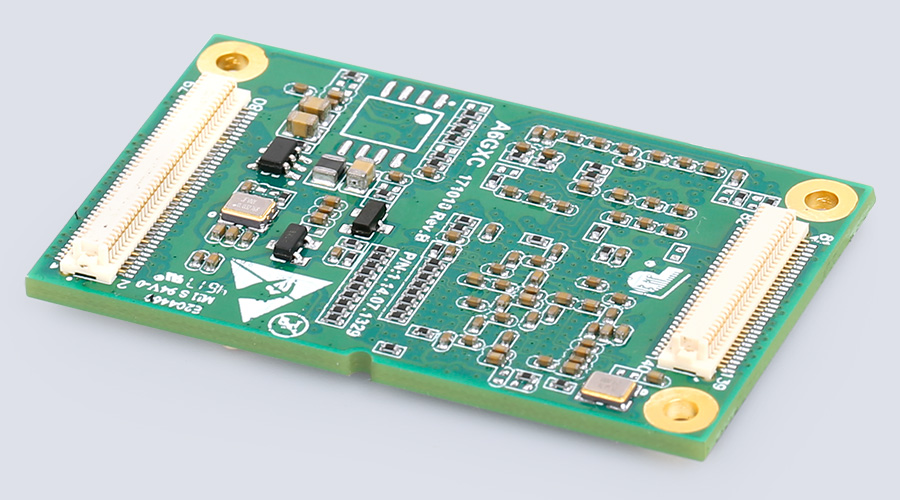

采用進口精密板對板連接器，連接更可靠
A6Y2C系列IoT核心板采用采用進口精密板對板連接器，雙觸點接觸，只為連接更可靠。

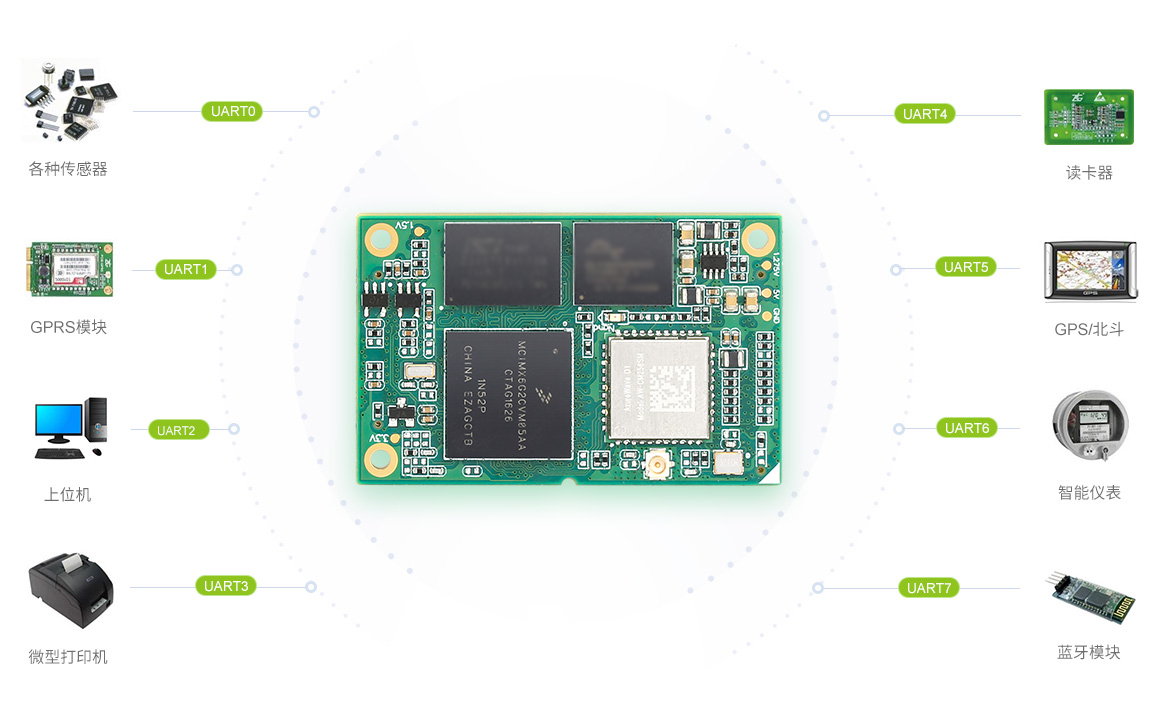

串口王——業內功能集成的8路UART
可將傳感器、北斗導航、GPGS、智能儀表、藍牙通信、微型打印等多達8種外部設備集于一體，更多選擇創造更多可能。
豐富的軟硬件參考資料
提供豐富的光盤資料，配套軟硬件設計指導書、參考圖紙、軟件API、評估Demo等，協助開發者快速完成產品設計。
