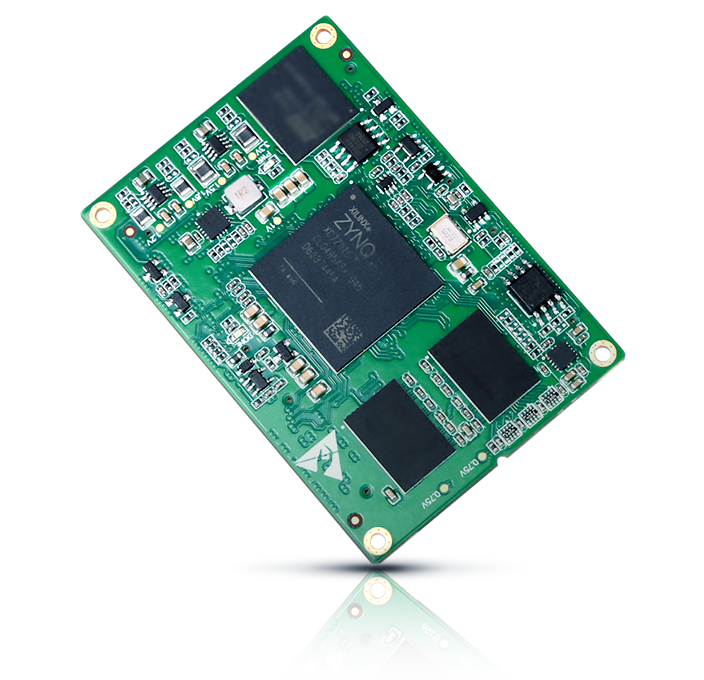

M7015核心板
ARM?+FPGA強強聯手
M7015核心板采用XILINX XC7Z015平臺，配備雙核Cortex?-A9 處理器與28nm Artix-7 可編程邏輯單元，具備Arm?的運算能力和FPGA的并行處理能力，擁有豐富的接口資源和工業級品質，可廣泛應用在醫療電子、機器視覺、運動控制、工業以太網等領域。
選型表
| M7015-1GF4GLI-T | |||
|---|---|---|---|
| 處理器 | XC7Z015-2CLG485I | 內核 | Cortex?-A9×2 + FPGA |
| 主頻 | 766MHz | 操作系統 | Linux |
| 內存 | 1GB | 電子硬盤 | 4GB |
| QSPI Flash | 16MB | 36Kb 塊RAM數量 | 95（3.3 Mb） |
| 可編程邏輯單元 | 74K | 查找表數量 | 46200 |
| 觸發器數量 | 92400 | UART接口 | 7路（含1路調試串口，1路帶硬件流控串口） |
| 電阻觸摸屏 | 支持四線電阻式觸摸屏接口 | 電容觸摸屏 | 支持SPI控制式觸摸屏接口 |
| 最高顯示分辨率（RGB-LCD接口） | 1280×800 | LCD接口（RGB） | 支持24bit |
| 以太網接口 | 1路千兆 + 1路百兆 | CAN接口 | 2路 |
| USB2.0 ULPI接口 | 支持 | PCIE接口 | 2路 PCIE 2.0(最大支持4路) |
| SFP接口 | 支持 | IIC接口 | 3路 |
| SPI接口 | 4路 | SDIO接口 | 1路 |
| GTP接口 | 4路，最高速率6.25 Gb/s | JTAG接口 | 1路 |
| DSP 片數量（18x25位） | 160 | RTC時鐘 | 支持 |
| PS I/O（Arm?端） | 最大支持53路 | Select IO（FPGA端） | 最大支持150路 |
| ADC接口 | 1路差分輸入，12bit分辨率及最大±4LSBs非線性誤差 | 獨立硬件看門狗 | 支持 |
| 機械尺寸 | 45mm×65mm | 供電電壓 | 5V |
| 環境測試 | -40℃~85℃ | 評估板 | M7015-EV-Board |
軟硬結合，給您 “1+1>2” 的體驗
M7015核心板采用創新型的Arm?+FPGA架構，將處理器的軟件可編程性與FPGA的硬件可編程性進行優化整合，不僅能提供更優秀的系統性能、靈活性與可拓展性，還能簡化硬件設計，加快產品上市。

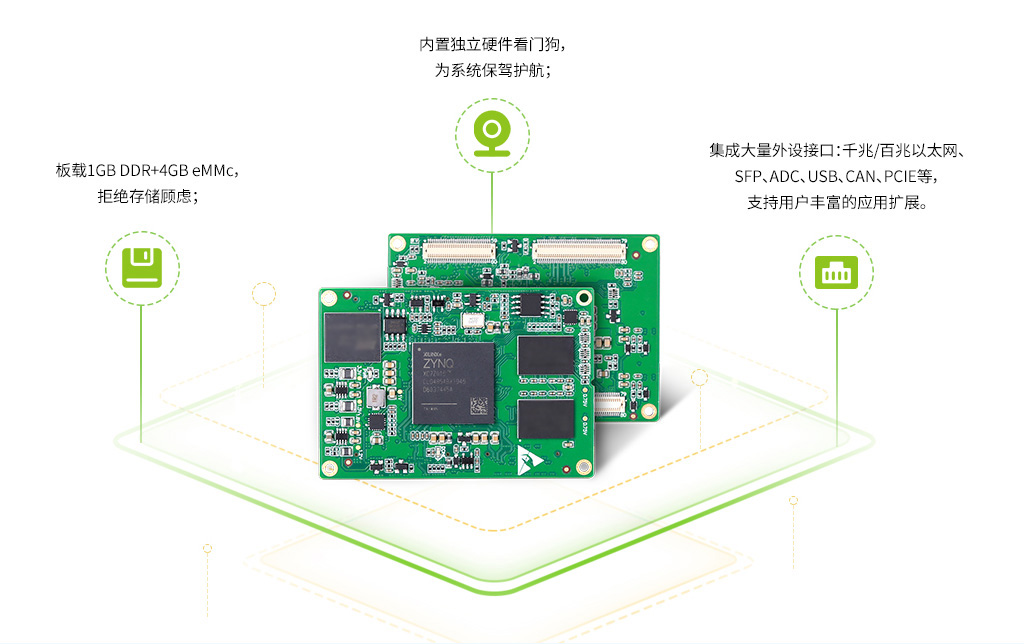

板載資源全面，拓展能力突出
M7015核心板不僅性能強大，板載配置也盡顯奢華。
搭配ZWS物聯網云平臺，快速實現系統智能化升級
基于致遠電子自主研發的ZWS物聯網云平臺，讓設備實現智能化升級，支持遠程固件升級、日志文件快速召回、業務數據監控、組態可視化呈現、海量數據分析等功能。
工業級品質，應用更廣泛
M7015核心板憑借強大的性能與優異的品質，在醫療電子、機器視覺、工業以太網、網絡交換機等領域擔任著重要角色。

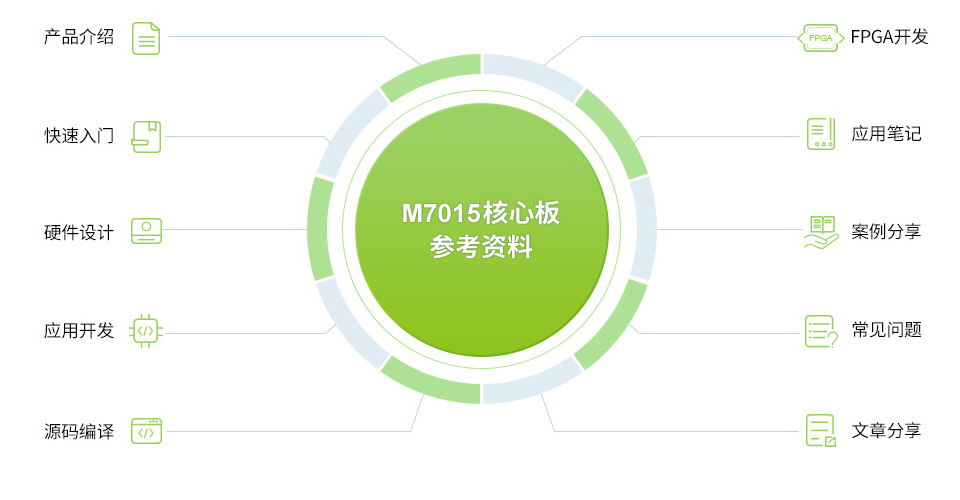

豐富的軟硬件參考資料
ZLG致遠電子為用戶提供豐富的軟硬件參考資料，幫助用戶輕松實現TCP/IP通信、CAN-bus現場總線通信、USB通信等復雜功能，讓每一位用戶的產品開發更加高效可靠。
