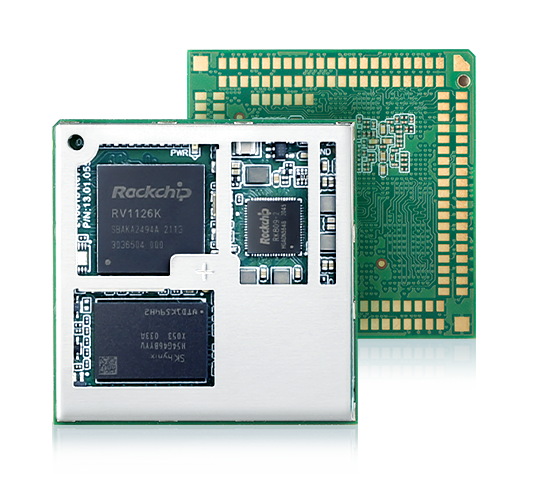

M1126系列核心板
M1126 AI核心板是基于Rockchip 的RV1126 AIoT處理器開發，采用四核32位Cortex?-A7架構，主頻高達1.5GHz。M1126 AI核心板片上集成最高2.0 TOPs AI算力的NPU，為用戶提供“嵌入式”+“AI”解決方案平臺，使泛工業嵌入式應用AI化成為可能。此外，M1126 AI核心板還支持多路視頻編解碼，擁有豐富的擴展接口，能夠廣泛適用于人臉閘機、車載錄像、安防監控等行業。
選型表
| 型號 | M1126-1GF4GLI-L | M1126-2GF8GLI-L |
|---|---|---|
| 處理器 | RV1126 | RV1126 |
| 內核 | 32位 Cortex?-A7*4 | 32位 Cortex?-A7*4 |
| NPU | 支持 | 支持 |
| 主頻 | 1.5GHz | 1.5GHz |
| 操作系統 | Linux | Linux |
| 內存 | 1GB | 2GB |
| 電子硬盤 | 4GB | 8GB |
| 電阻觸摸屏 | 可提供方案支持 | 可提供方案支持 |
| 電容觸摸屏 | 支持I2C觸摸接口 | 支持I2C觸摸接口 |
| 最高顯示分辨率（RGB-LCD接口） | 1280x800 | 1280x800 |
| 最高顯示分辨率（MIPI-DSI接口） | 1920x1080 | 1920x1080 |
| MIPI DSI接口 | 支持 4 Lanes | 支持 4 Lanes |
| LCD接口（RGB） | 支持24bit（與以太網復用） | 支持24bit（與以太網復用） |
| VGA 接口 | 可提供方案支持 | 可提供方案支持 |
| LVDS 接口 | 可提供方案支持 | 可提供方案支持 |
| 音頻Codec | 集成聲卡,集成1.3W@8ohm功放 | 集成聲卡,集成1.3W@8ohm功放 |
| USB | USB2.0x2 | USB2.0x2 |
| IIC | 3路(最高) | 3路(最高) |
| SPI | 2路(最高) | 2路(最高) |
| MIPI CSI接口 | 支持雙路 4 Lane | 支持雙路 4 Lane |
| UART | 6路（含1路調試串口） | 6路（含1路調試串口） |
| 以太網 | 1路千兆 | 1路千兆 |
| CAN_bus | 1路（1Mbps波特率下，300幀/s不丟幀） | 1路（1Mbps波特率下，300幀/s不丟幀） |
| TF/SD卡 | 1路 | 1路 |
| RTC時鐘 支持 | 支持 | 支持 |
| 獨立硬件看門狗 | 支持 | 支持 |
| 供電電壓 | 5V | 5V |
| 機械尺寸 | 40mm*40mm | 40mm*40mm |
| 環境測試 | -30℃~85℃ | -40℃~85℃ |
| 評估底板 | M1126-EV-Board | M1126-EV-Board |
| 樣品購買 | 購買 | |

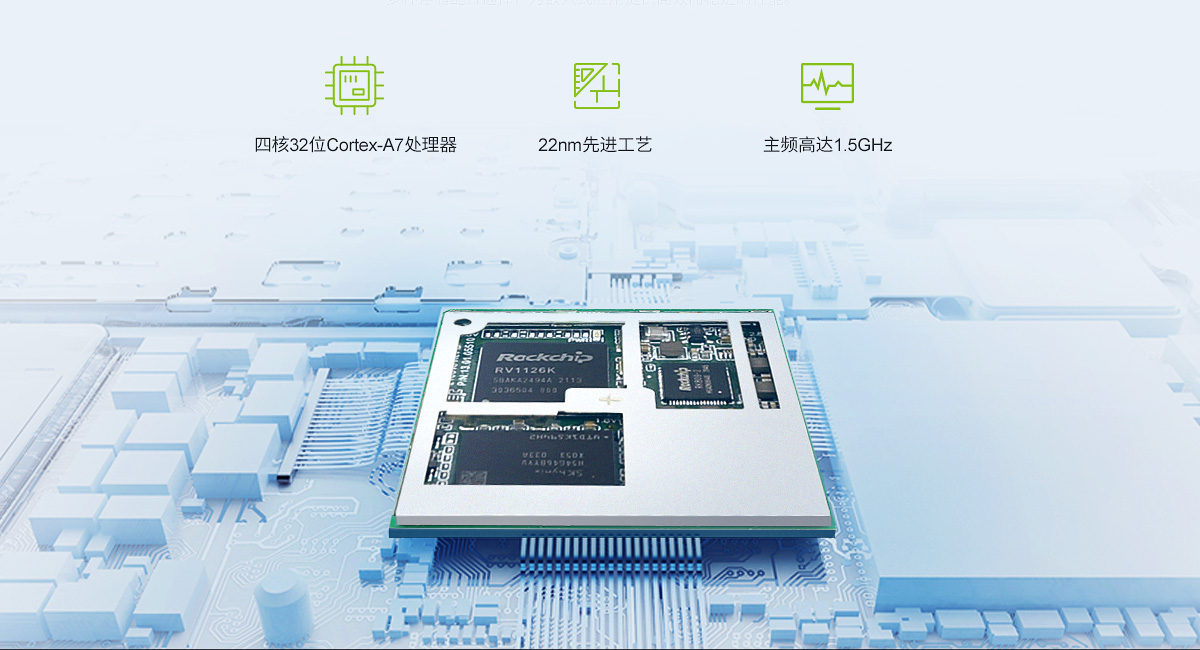

四核Cortex-A7處理器，主頻高達1.5GHz
M1126核心板基于國產化高端處理器RV1126設計，搭載四核32位Cortex-A7處理器，22nm先進工藝，主頻高達1.5GHz，提供多種存儲配置選擇，為嵌入式應用提供高效而穩定的性能。
內嵌視頻編解碼器，支持超高清編碼及多流編碼
M1126核心板具備多級降噪、3幀HDR等技術，即可保證場景的動態范圍，又能滿足黑光全彩的需求，讓“看得清”成為現實，更符合安防領域的實際訴求。

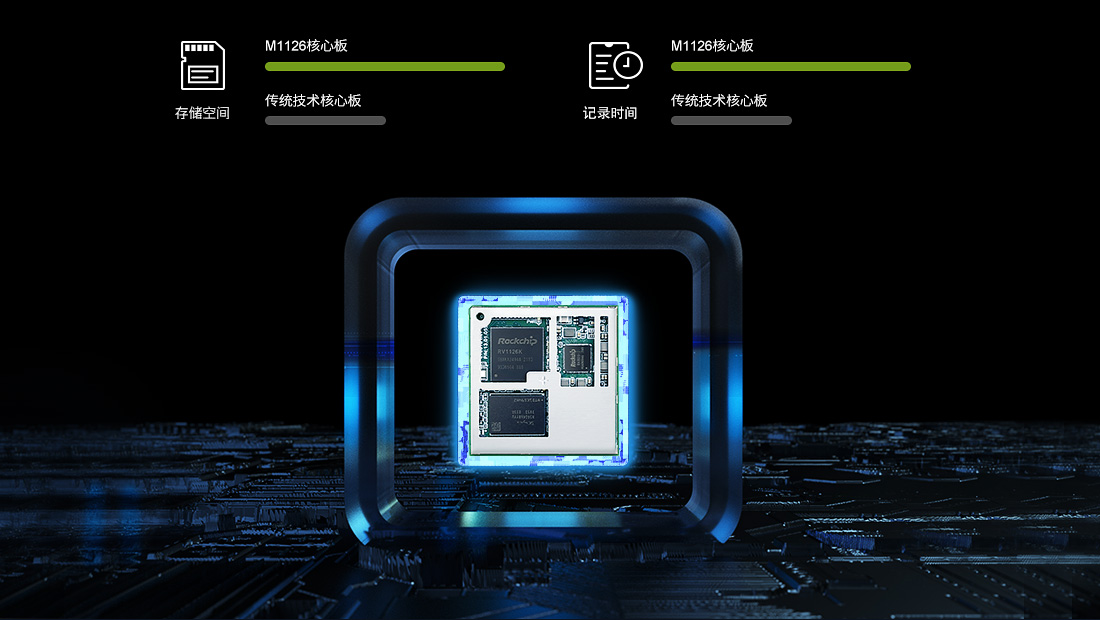

存儲空間擴容一倍，記錄時間延長
M1126核心板內置Video CODEC視頻編解碼器，支持4K H.264/H.265@30FPS和多路視頻編解碼，可滿足低碼率、低延遲編碼、感知編碼的需求，空間占比更小。同樣的視頻源，Smart H.265編碼技術可讓文件占據的空間縮小一半，車載產品的記錄時間延長一倍

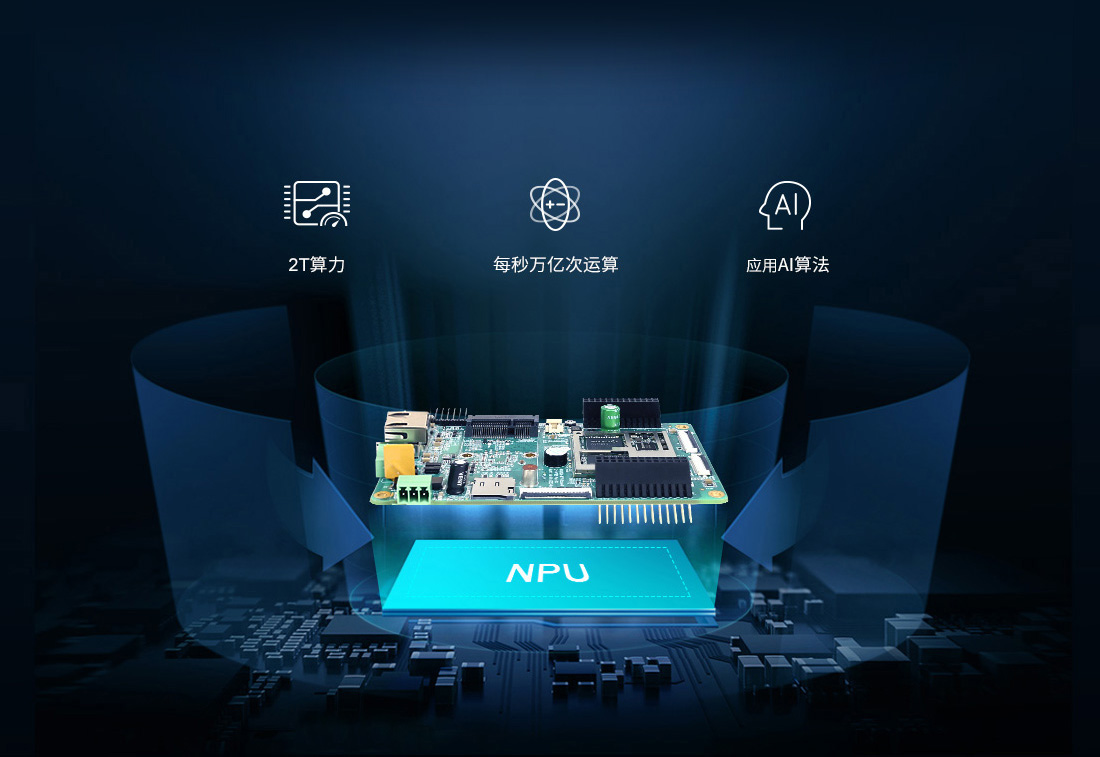

板載2T獨立NPU，輕松實現每秒萬億次運算
M1126板載獨立NPU，提供2T算力，極低功耗即可輕松實現每秒萬億次運算，能夠流暢運行ADAS（前車預警）、DMS（駕駛員疲勞檢測）、BSD（盲區檢測算法）等系統，AI運算更高效，監測及預警功能執行更準確，操作不卡頓。

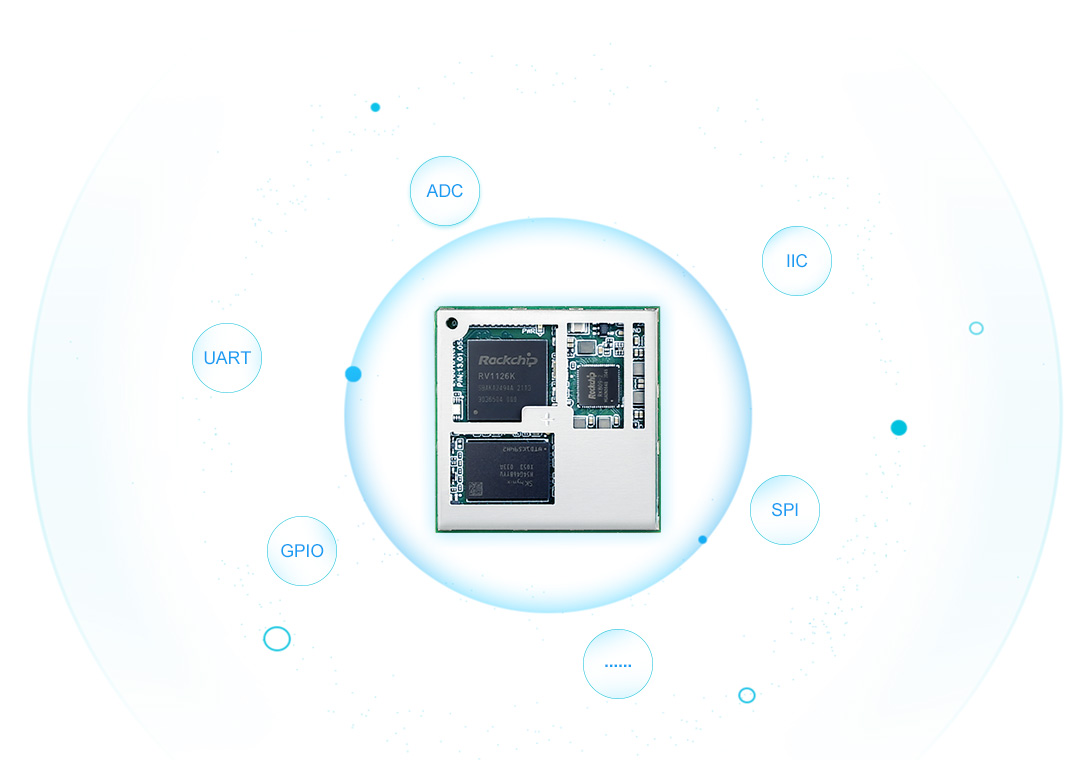

接口資源豐富，告別資源瓶頸
M1126核心板采用LGA封裝接口，體積更小，整板高度更低。在外圍接口上擁有千兆網口、CAN-bus、USB2.0、 MIPI-DSI、MIPI-CSI 、IIC、SPI、UART、ADC、PWM、GPIO、SDIO、IIS等豐富接口，可滿足更多場景的應用需求。
搭配ZWS物聯網云平臺，快速實現系統智能化升級
基于致遠電子自主研發的ZWS物聯網云平臺，讓設備實現智能化升級，支持遠程固件升級、日志文件快速召回、業務數據監控、組態可視化呈現、海量數據分析等功能。
廣泛的應用領域
M1126核心板憑借優異的性能與全面的能力，廣泛適用于智能NVR、醫療設備、工業控制、車載中控、音視頻系統等領域。
