M65xx系列Cortex?-A53工控核心板
M65xx系列核心板采用TI ARM 系列的主頻高達1.1GHZ雙核/四核Cortex?-A53處理器和兩個主頻400MHz的Cortex?-R5F內核，可選1GB或2GB DDR3L內存以及可選DDR ECC功能，eMMC存儲器可選4GB或8GB，具有資源豐富、接口齊全、性能強悍和可靠性高等特點。
硬件資源表
| 產品型號 | M6526-1GF4GLI-T | M6526-2GF8GLI-T | M6548-1GF4GLI-T | M6548-2GF8GLI-T |
|---|---|---|---|---|
| 處理器 | TI AM6526 | TI AM6526 | TI AM6548 | TI AM6548 |
| Arm?內核 | 雙核Cortex?-A53 +雙核Cortex?-R5F | 雙核Cortex?-A53 +雙核Cortex?-R5F | 四核Cortex?-A53 +雙核Cortex?-R5F | 四核Cortex?-A53 +雙核Cortex?-R5F |
| 主頻 | 1.1GHz+400MHz | 1.1GHz+400MHz | 1.1GHz+400MHz | 1.1GHz+400MHz |
| 操作系統 | Linux，ubuntu | Linux，ubuntu | Linux，ubuntu | Linux，ubuntu |
| 運行內存（SDRAM） | 1GB | 2GB | 1GB | 2GB |
| 板載存儲（eMMC） | 4GB | 8GB | 4GB | 8GB |
| 獨立硬件看門狗 | 支持，1.6秒溢出 | 支持，1.6秒溢出 | 支持，1.6秒溢出 | 支持，1.6秒溢出 |
| 可編程實時單元PRU | 3組（每組2個，最多6個） | 3組（每組2個，最多6個） | 3組（每組2個，最多6個） | 3組（每組2個，最多6個） |
| PRU擴展UART | 最高18路 | 最高18路 | 最高18路 | 最高18路 |
| PRU擴展以太網 | 最高6路千兆以太網 | 最高6路千兆以太網 | 最高6路千兆以太網 | 最高6路千兆以太網 |
| UART | 5路（含1路調試串口） | 5路（含1路調試串口） | 5路（含1路調試串口） | 5路（含1路調試串口） |
| 以太網 | 1路10/100/1000Mbps | 1路10/100/1000Mbps | 1路10/100/1000Mbps | 1路10/100/1000Mbps |
| RTC實時時鐘 | IIC擴展支持 | IIC擴展支持 | IIC擴展支持 | IIC擴展支持 |
| IIC | 最高4路 | 最高4路 | 最高4路 | 最高4路 |
| SPI | 最高6路 | 最高6路 | 最高6路 | 最高6路 |
| CAN-FD | 2路 | 2路 | 2路 | 2路 |
| OSPI Flash① | 最高2路 | 最高2路 | 最高2路 | 最高2路 |
| SD/MMC | 1路 | 1路 | 1路 | 1路 |
| USB 2.0② | 2路 | 2路 | 2路 | 2路 |
| USB 3.1③ | 1路 | 1路 | 1路 | 1路 |
| PCI-Express 3.1④ | 最高2路 | 最高2路 | 最高2路 | 最高2路 |
| 2D圖形加速 | 支持 | 支持 | 支持 | 支持 |
| 3D圖形加速 | 不支持 | 不支持 | 不支持 | 不支持 |
| LCD接口（RGB888） | 支持 | 支持 | 支持 | 支持 |
| VGA接口 | 通過RGB轉換支持 | 通過RGB轉換支持 | 通過RGB轉換支持 | 通過RGB轉換支持 |
| LVDS接口 | 1路，4-Lane | 1路，4-Lane | 1路，4-Lane | 1路，4-Lane |
| 顯示分辨率 | 最高1920*1200 | 最高1920*1200 | 最高1920*1200 | 最高1920*1200 |
| 電阻觸摸屏 | IIC、SPI或USB擴展支持 | IIC、SPI或USB擴展支持 | IIC、SPI或USB擴展支持 | IIC、SPI或USB擴展支持 |
| 電容觸摸屏 | IIC擴展支持 | IIC擴展支持 | IIC擴展支持 | IIC擴展支持 |
| MIPI-CSI | 1路，4-Lane | 1路，4-Lane | 1路，4-Lane | 1路，4-Lane |
| 攝像頭分辨率 | 最高4096*4096 | 最高4096*4096 | 最高4096*4096 | 最高4096*4096 |
| 音頻接口 | 最高3路 | 最高3路 | 最高3路 | 最高3路 |
| PWM | 最高6路 | 最高6路 | 最高6路 | 最高6路 |
| CAP捕獲 | 1路 | 1路 | 1路 | 1路 |
| 正交編碼脈沖 | 最高3路 | 最高3路 | 最高3路 | 最高3路 |
| ADC | 2個12位ADC，16路通道 | 2個12位ADC，16路通道 | 2個12位ADC，16路通道 | 2個12位ADC，16路通道 |
| GPIO | 最高200路 | 最高200路 | 最高200路 | 最高200路 |
| 供電電壓 | +5.0V | +5.0V | +5.0V | +5.0V |
| 工作溫度⑤ | -40℃~+70℃ | -40℃~+70℃ | -40℃~+70℃ | -40℃~+70℃ |
| 機械尺寸 | 75mm * 55mm | 75mm * 55mm | 75mm * 55mm | 75mm * 55mm |
| 評估板/工控主機 | EPCM5300A-LI | EPCM5300A-LI | EPCM5300A-LI | EPCM5300A-LI |
注：
- ①OSPI Flash：最高2路，其中1路與UART復用
- ②USB 2.0：2路，其中1路可與USB 3.1復用
- ③USB 3.1（暫不支持）：1路，與1路PCIe復用
- ④PCI-Express 3.1（暫只支持PCIe 2.0）：最高2路，支持1-Lane和2-Lane
- ⑤工作溫度：-40℃~+70℃（取決于散熱器，致遠散熱器只測到70度）

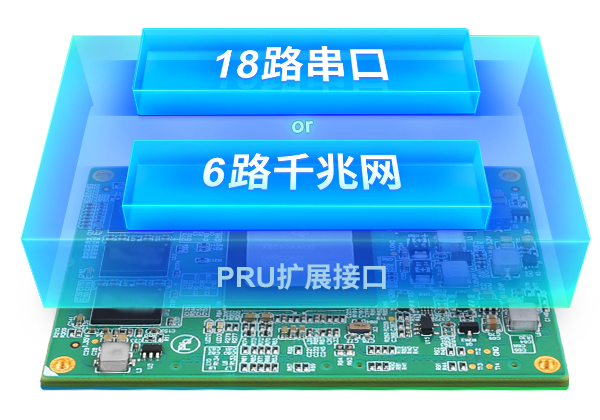

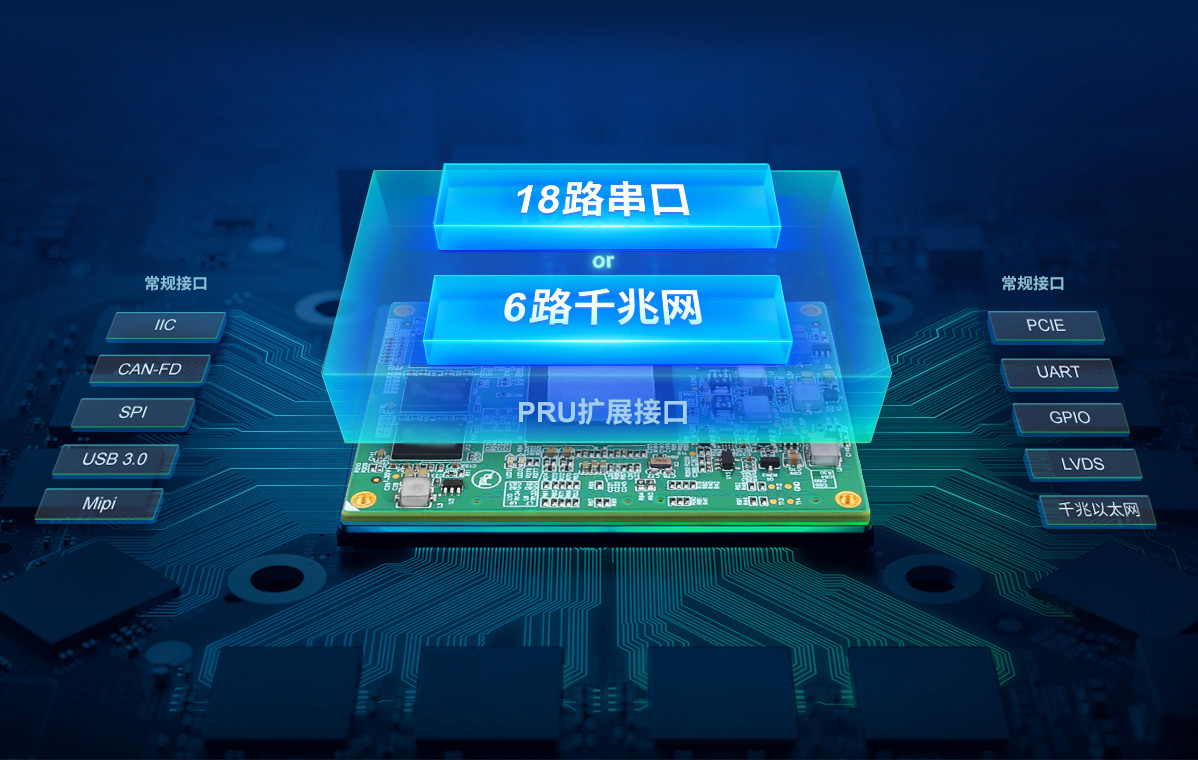

擴展高達18路串口或6路千兆網口
支持PRU擴展，可擴展6路千兆網口或者18路串口，豐富的行業接口，連接更高效。

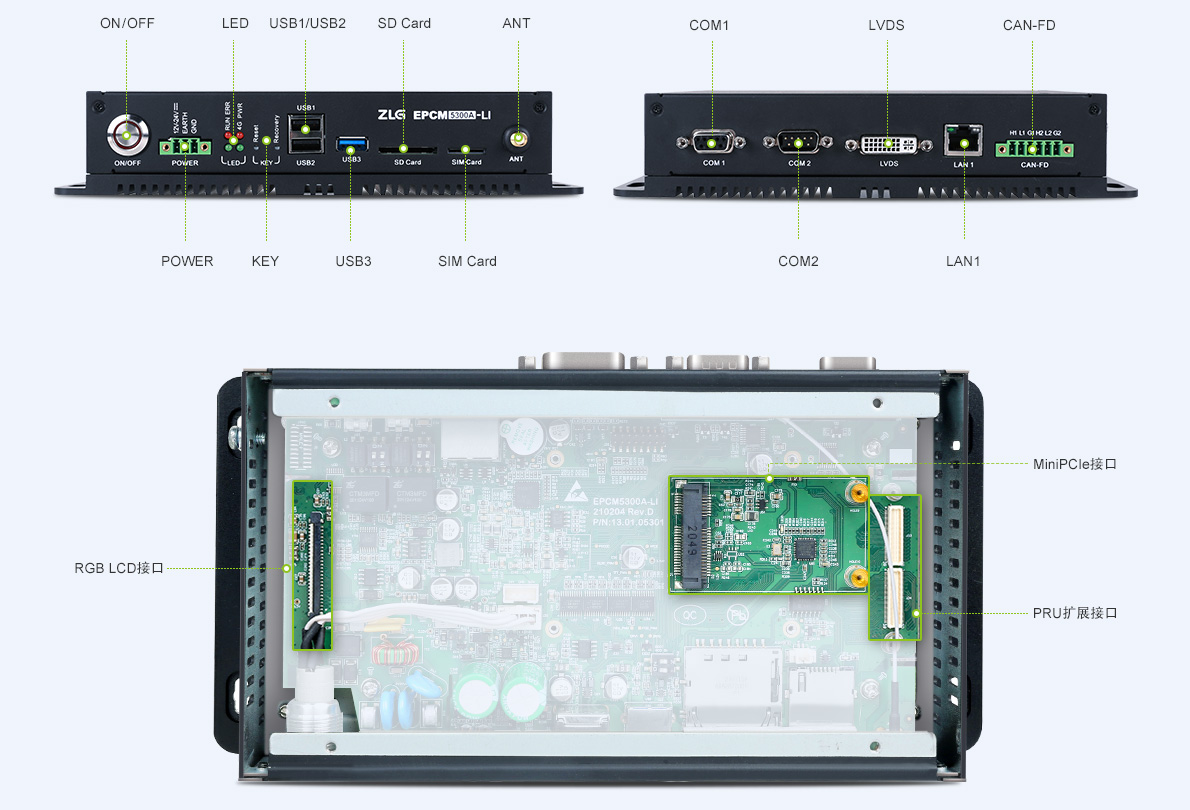

選配評估套件
M65XX系列核心板采用EPCM5300A-LI工控機作為評估套件，EPCM5300A-LI將千兆以太網、UART、CAN-FD、LVDS、Mipi、USB 3.0、PCIE、IIC、SPI、GPIO等資源悉數引出，方便開發者評估和更快速的開始軟件設計。
搭配ZWS物聯網云平臺，快速實現系統智能化升級
基于致遠電子自主研發的ZWS物聯網云平臺，讓設備實現智能化升級，支持遠程固件升級、日志文件快速召回、業務數據監控、組態可視化呈現、海量數據分析等功能。
廣泛應用領域
