MPC-ZC1卡片式工控主板
MPC-ZC1迷你工控主板內置Cortex?-A5處理器，采用高集成度的4G Cat.1 ZC1智能網聯模塊設計，支持LTE-FDD/LTE-TDD/GSM等制式，是ZLG致遠電子首款基于EsDA的工控主板。

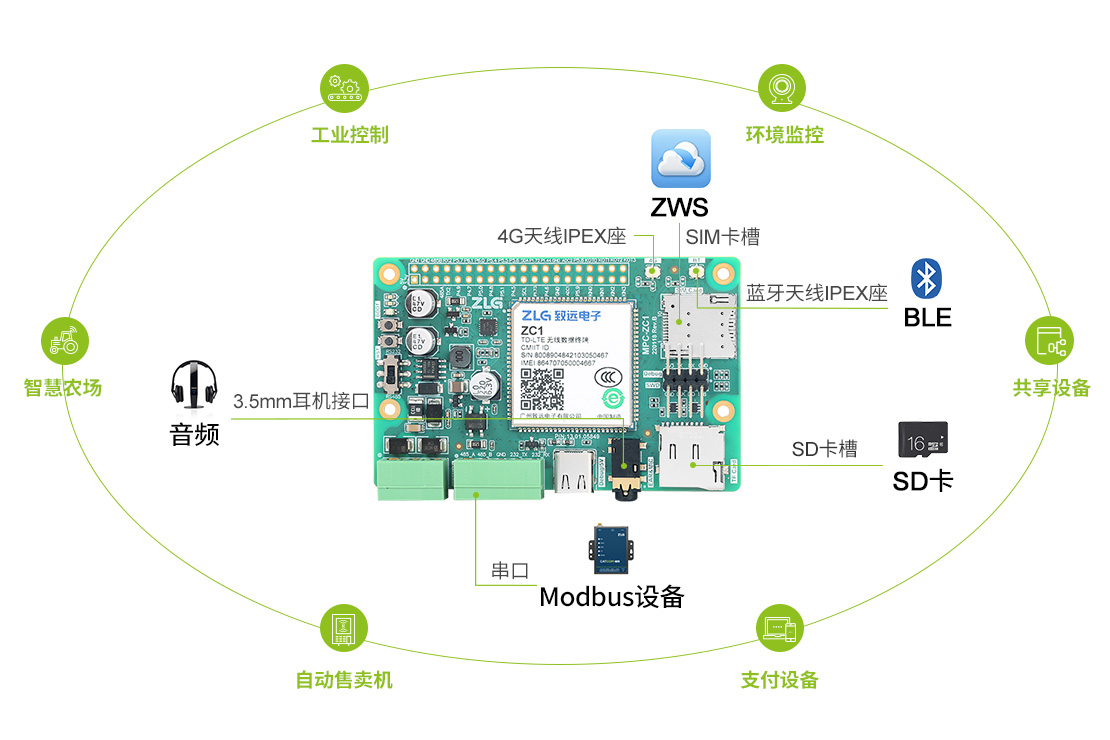

典型應用場景

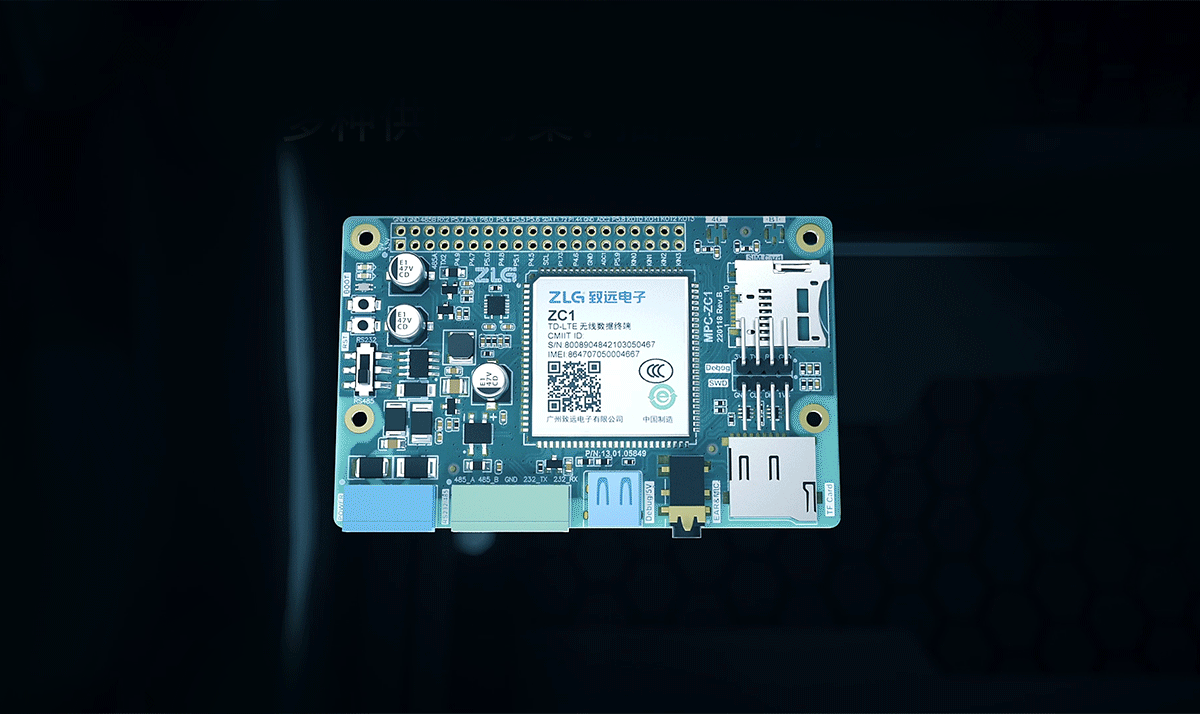

高集成小尺寸，設計精巧，拓展靈活
全新“拖拽”式開發方式：設計即實現
MPC-ZC1創新性的支持“拖拽式二次開發”。拖拽方式基于致遠電子全新的EsDA（Embeded software Design Automation,嵌入式軟件設計自動化）系統開發，幫助客戶便捷地實現從“芯”到“云”全過程開發；所見即所得，設計即實現。
搭配ZWS物聯網云平臺，快速實現系統智能化升級
基于致遠電子自主研發的ZWS物聯網云平臺，讓設備實現智能化升級，支持遠程固件升級、日志文件快速召回、業務數據監控、組態可視化呈現、海量數據分析等功能。
選型表
| 名稱 | 資源參數說明 |
|---|---|
| 主控芯片 | Cat.1 ZC1模塊 |
| 操作系統 | AWorksLP |
| AW-Flow | 支持 (可基于AWFLow-Designer可視化設計工具拖拽式開發) |
| 內存 | 128Mb PSRAM |
| 內部存儲器 | 64Mb Nor Flash |
| 外部存儲器 | 128Mb Nor Flash |
| 頻段配置 | LTE-TDD：Band B34/B38/B39/B40/B41 LTE-FDD：Band B1/B3/B5/B8 GSM：900/1800 |
| Bluetooth | 支持藍牙4.2 |
| SIM/USIM | 1 路，可自動識別1.8V/3V卡，支持熱拔插功能 |
| SDIO | 1路，用于擴展 TF 卡 |
| UART | 3路: 1路RS232/RS485二選一接口 1路通用TTL串口(UART2)，已引出到擴展接口 1路RS485接口，已引出到擴展接口 |
| IIC | 1路:已引出到擴展接口 |
| USB | 1路，USB Type-C 支持USB2.0 High speed(只支持從模式) 可用于AT指令、軟件調試、軟件升級、電源供電 |
| 音頻 | 1路，3.5mm美標耳機接口，支持立體聲輸入和輸出 |
| 供電 | 供電方式：支持電源端口輸入和USB Type-C輸入 供電電壓：電源端口支持9~24V輸入，Type-C接口5V輸入 |
