M6442 Cortex?-A53工控核心板
參數規格
| 型號 | M6442-1GF4GLI-T |
|---|---|
| 處理器 | AM6442 |
| 內核 | 雙核Cortex?-A53 + 四核Cortex?-R5F + Cortex?-M4F |
| 主頻 | 1.0 GHz |
| 操作系統 | Linux |
| 內存 | 1GB |
| 電子硬盤 | 4GB |
| ADC接口 | 1路12位，8輸入通道 |
| 以太網接口 | 1路千兆 |
| 可編程實時單元PRU | 2路，可額外擴展4路千兆以太網 |
| CAN-FD接口 | 2路 |
| SDIO接口 | 1路 |
| USB接口 | 1路 USB2.0 或者 USB3.0 |
| PCIE接口 | 1路 PCIE 2.0 |
| UART接口 | 9路（含1路調試串口） |
| IIC接口 | 5路 |
| SPI接口 | 7路 |
| PWM接口 | 9路 |
| GPMC接口 | 1路 |
| GPIO接口 | 177路 |
| JTAG接口 | 1路 |
| RTC時鐘 | 支持 |
| 獨立硬件看門狗 | 支持 |
| 供電電壓 | 5V |
| 機械尺寸 | 40mm×55mm |
| 環境測試 | -40℃~85℃ |

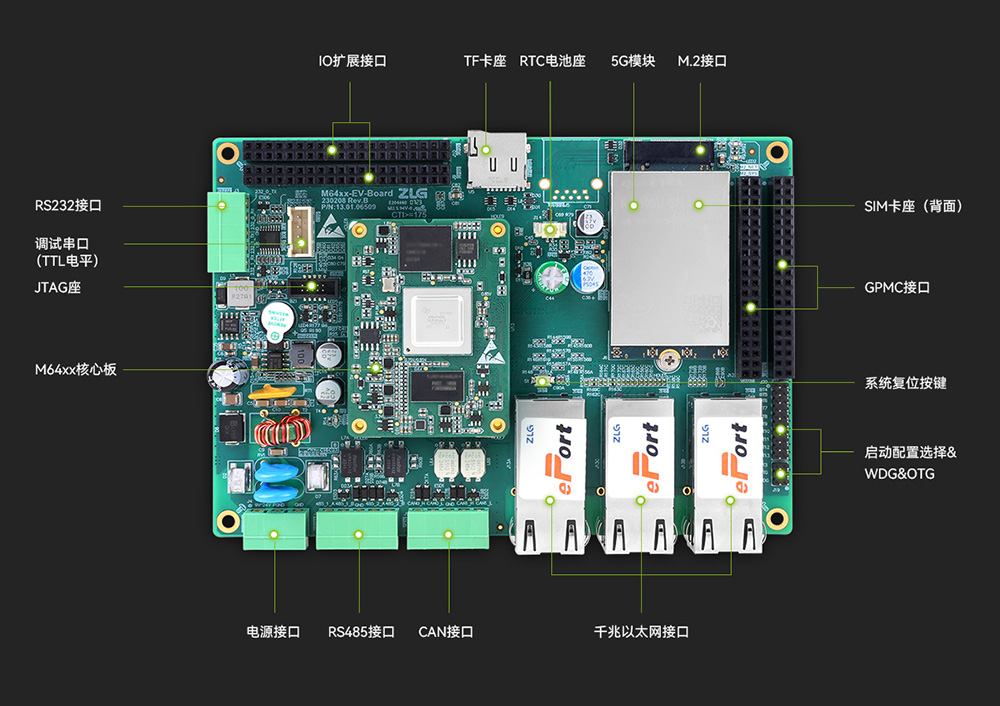

| 評估底板 | M6442-EV-Board （不含核心板） |

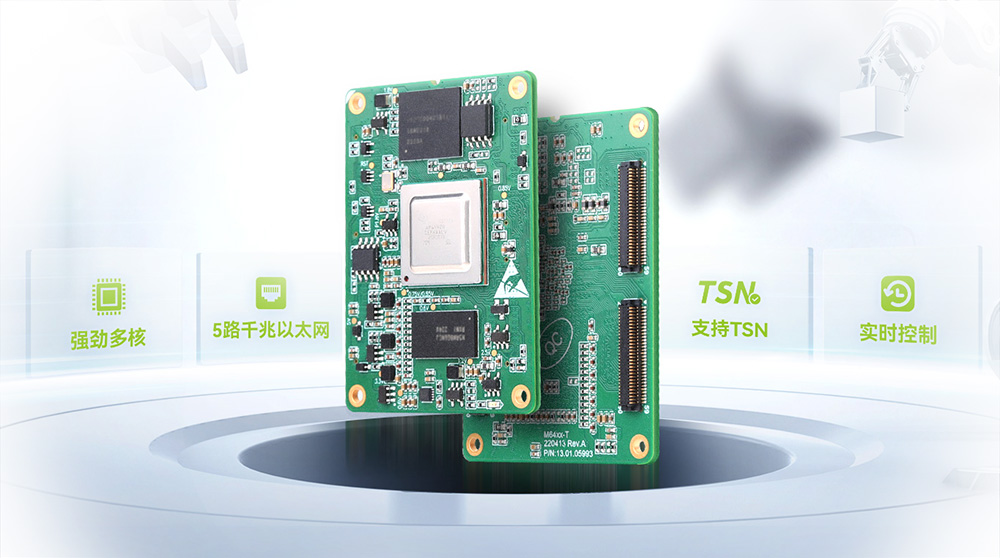

多核強勁，精準實時控制
M6442核心板采用雙核 64 位 Arm? Cortex?-A53，四核 Cortex?-R5F以及單核Cortex?-M4F 異構處理器。Cortex?-A53 搭載RT-Linux 系統，Cortex?-R5F用于實現精準實時控制。
5路千兆網口，支持TSN和EtherCat協議
M6442核心板具備5路千兆網口，它支持TSN和EtherCat協議，為您的實時控制和數據傳輸提供了可靠的解決方案。無論是工業自動化系統還是機器人控制，M6442核心板將為您的應用帶來卓越的性能和可靠性。

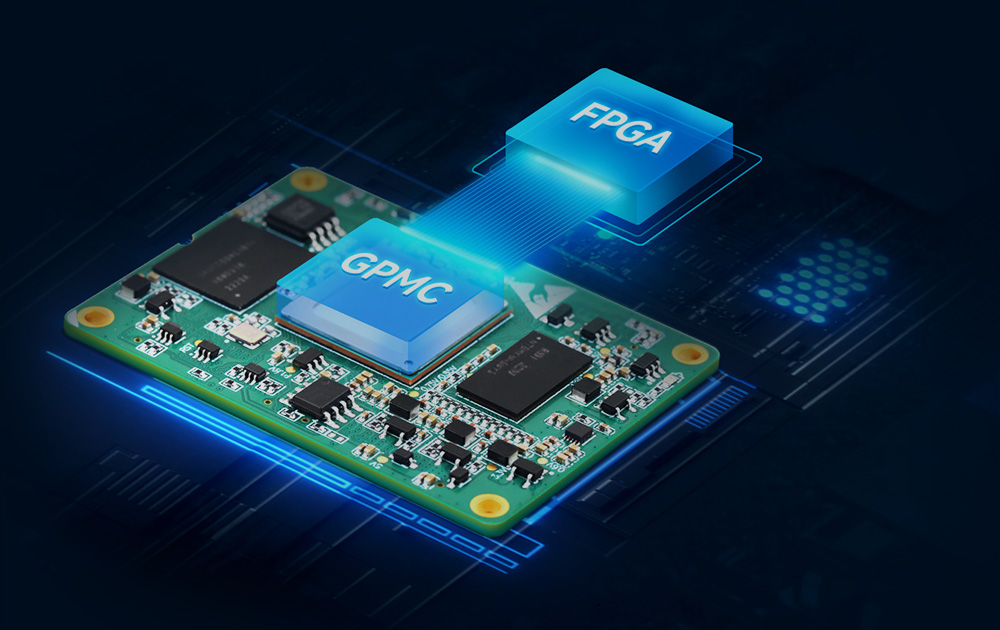

GPMC總線擴展，連接FPGA
M6442核心板可通過GPMC總線連接FPGA，讓您能夠根據具體需求靈活編程和定制，實現個性化的應用邏輯和算法。
接口豐富，真正工業級
M6442核心板提供豐富的工業外設接口，并且經過嚴格的工業級測試和驗證，具有穩定可靠的性能。它能夠在惡劣的工業環境下正常運行，抵御振動、溫度變化和電磁干擾等不利因素的影響。

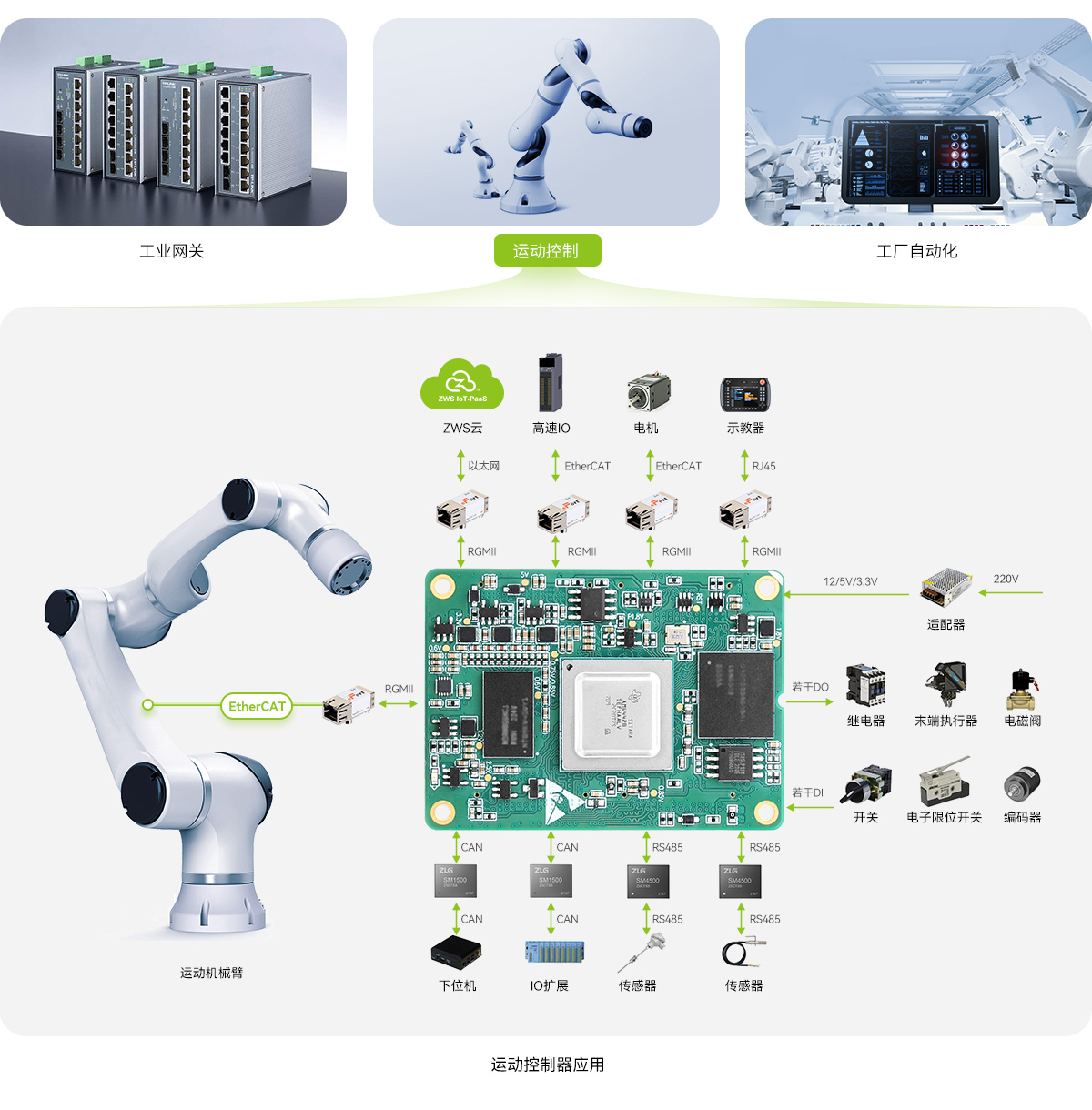

典型應用
M6442核心板適用于工業網關、運動控制、工廠自動化等行業。
