D9系列Cortex-A55?核心板
國產工業芯，性能再升級
選型表
| 產品型號 | MD9340-2GF16GLI-T | MD9340-4GF32GLI-T | MD9350-2GF16GLI-T | MD9350-4GF32GLI-T |
|---|---|---|---|---|
| 處理器 | D9340 | D9340 | D9350 | D9350 |
| ARM內核 | 四核Cortex?-A55 +雙核Cortex?-R5 | 四核Cortex?-A55 + 雙核 Cortex?-R5 | 五核Cortex?-A55 + 三核Cortex?-R5 | 五核Cortex?-A55 + 三核Cortex?-R5 |
| 主頻 | 1.6GHz + 800MHz | 1.6GHz + 800MHz | 1.6GHz + 800MHz | 1.6GHz + 800MHz |
| 操作系統 | Linux、Buildroot、Ubuntu、FreeRTOS | Linux、Buildroot、Ubuntu、FreeRTOS | Linux、Buildroot、Ubuntu、FreeRTOS | Linux、Buildroot、Ubuntu、FreeRTOS |
| GPU Core | 支持 | 支持 | 支持 | 支持 |
| VPU Core | 支持 | 支持 | 支持 | 支持 |
| NPU | - | - | 0.8TOPS | 0.8TOPS |
| 運行內存（SDRAM） | 2GB | 4GB | 2GB | 4GB |
| 板載存儲（eMMC） | 16GB | 32GB | 16GB | 32GB |
| QSPI Flash | 16MB | 16MB | 16MB | 16MB |
| LVDS接口 | 2路，4-Lane | 2路，4-Lane | 2路，4-Lane | 2路，4-Lane |
| 顯示分辨率 | 單路最大支持 1920x1080@60Hz 雙路最大支持 2560x1440@60Hz | 單路最大支持 1920x1080@60Hz 雙路最大支持 2560x1440@60Hz | 單路最大支持 1920x1080@60Hz 雙路最大支持 2560x1440@60Hz | 單路最大支持 1920x1080@60Hz 雙路最大支持 2560x1440@60Hz |
| 電阻觸摸屏 | IIC、SPI或USB擴展支持 | IIC、SPI或USB擴展支持 | IIC、SPI或USB擴展支持 | IIC、SPI或USB擴展支持 |
| 電容觸摸屏 | IIC擴展支持 | IIC擴展支持 | IIC擴展支持 | IIC擴展支持 |
| MIPI-CSI | 1路，4-Lane | 1路，4-Lane | 1路，4-Lane | 1路，4-Lane |
| 以太網 | 2路千兆 | 2路千兆 | 2路千兆 | 2路千兆 |
| UART | 10路（含1路調試串口，核心板最大支持16路） | 10路（含1路調試串口，核心板最大支持16路） | 10路（含1路調試串口，核心板最大支持16路） | 10路（含1路調試串口，核心板最大支持16路） |
| CAN FD | 4路 | 4路 | 4路 | 4路 |
| SPI | 1路 | 1路 | 1路 | 1路 |
| IIC | 最高5路 | 最高5路 | 最高5路 | 最高5路 |
| IIS | 1路 | 1路 | 1路 | 1路 |
| PWM | 5路 | 5路 | 5路 | 5路 |
| SD/SDIO | 2路 | 2路 | 2路 | 2路 |
| 獨立硬件看門狗 | 支持，1.7秒溢出 | 支持，1.7秒溢出 | 支持，1.7秒溢出 | 支持，1.7秒溢出 |
| 供電電壓 | +5.0V | +5.0V | +5.0V | +5.0V |
| 工作溫度 | -40℃~+85℃ | -40℃~+85℃ | -40℃~+85℃ | -40℃~+85℃ |
| 機械尺寸 | 45mm * 65mm | 45mm * 65mm | 45mm * 65mm | 45mm * 65mm |
| 評估底板 | MD9340-EV-Board（不含核心板）+ MD9340-IO-Board（擴展板） | |||
芯馳工業芯，多核異構，性能強勁

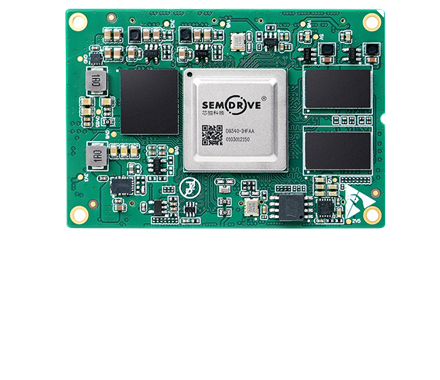

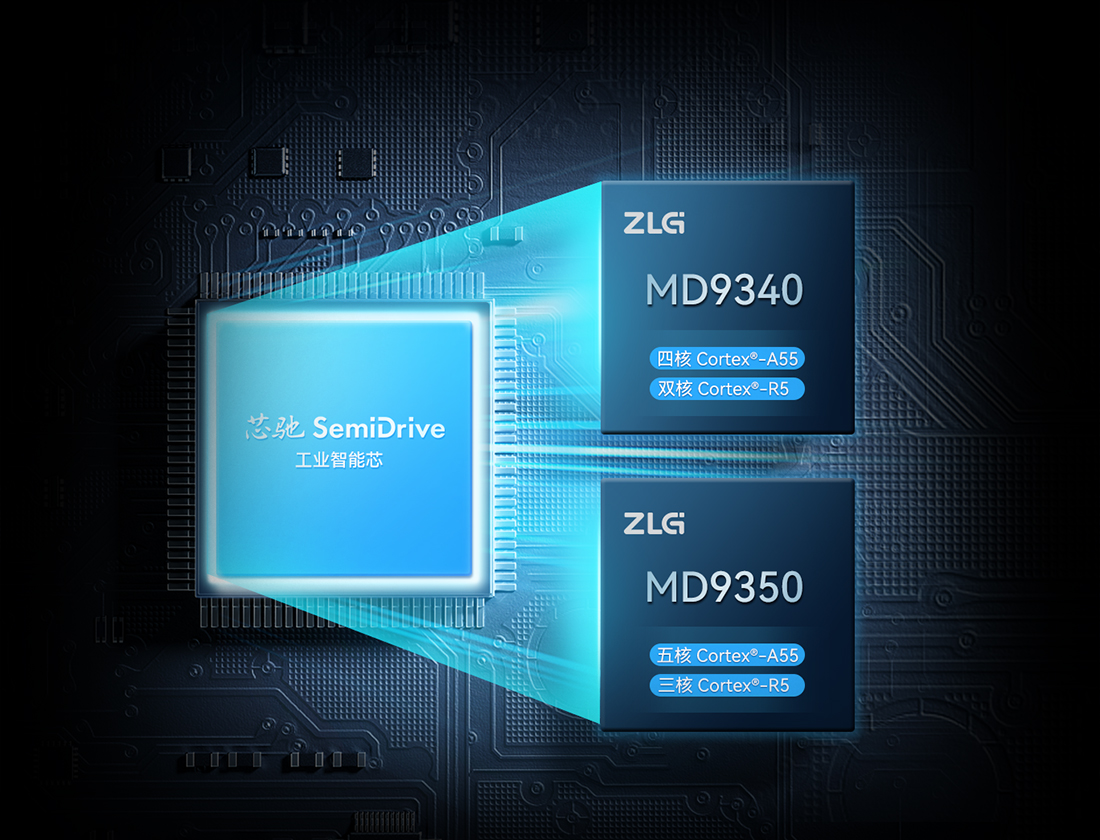

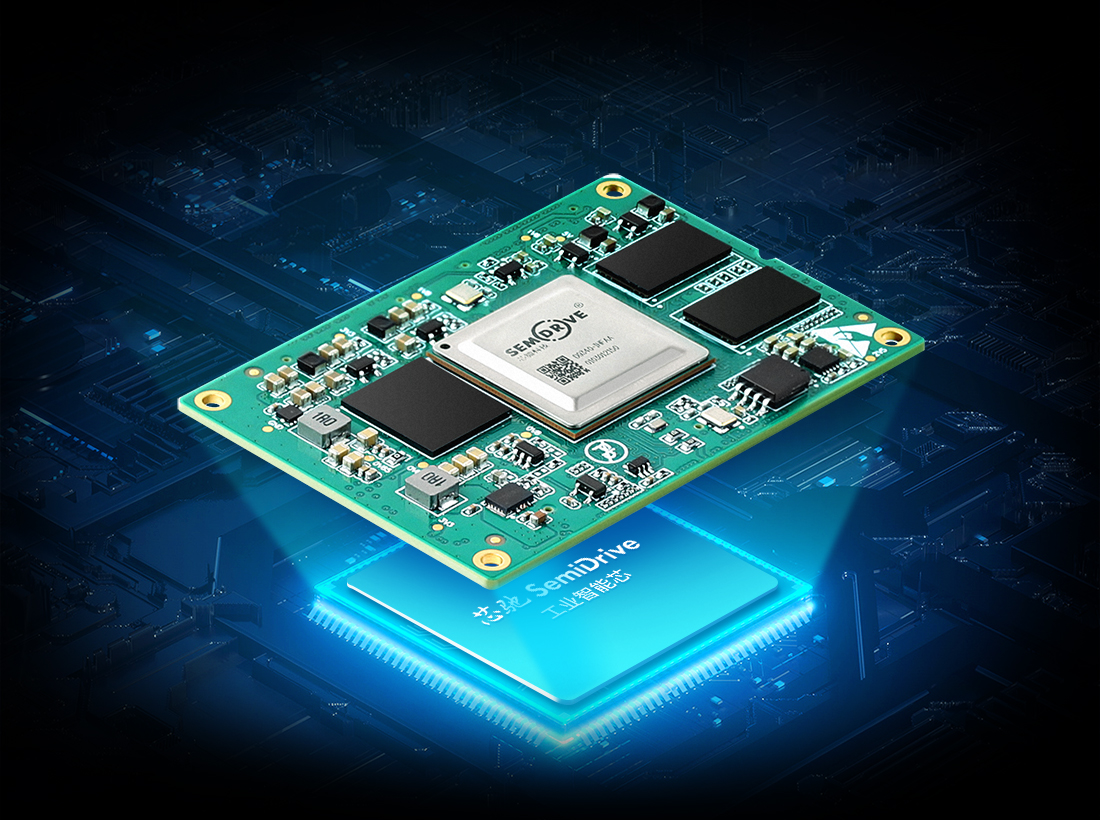

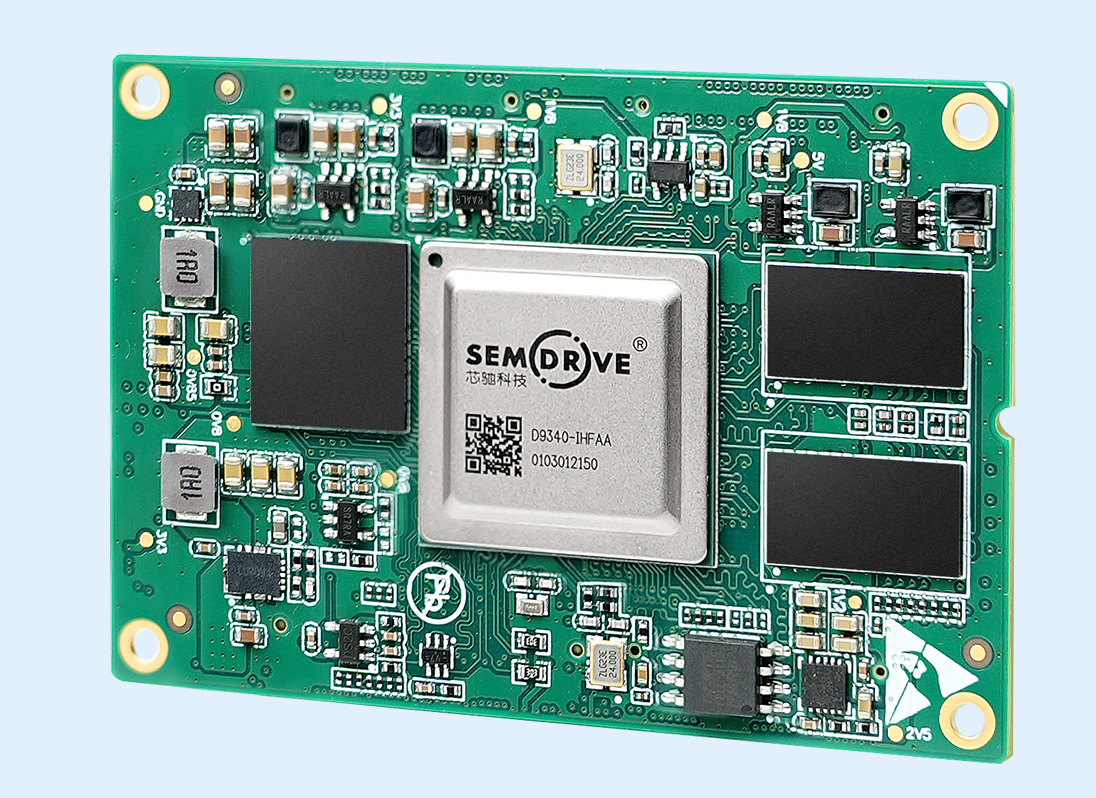

D9系列核心板是ZLG致遠電子基于SemiDrive芯馳公司D系列處理器開發的高性能嵌入式核心板，MD9340核心板搭載4核 Cortex?-A55和2核Cortex?-R5實時處理器，MD9350核心板搭載5核 Cortex?-A55、3核Cortex?-R5實時處理器以及0.8TOPS的NPU。
精準實時控制
D9340、D9350核心板的Cortex?-R5小核搭載FreeRTOS系統，可用于實現精準實時控制，適用于各種需要高性能、實時響應的應用場景。
通訊接口豐富

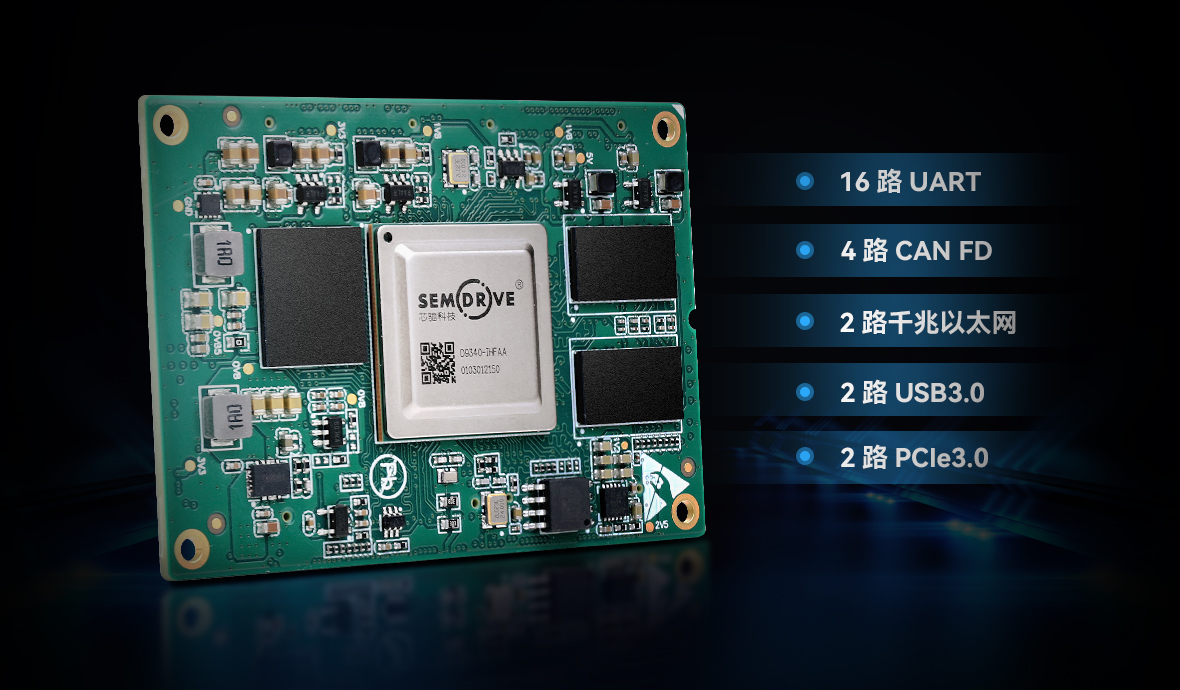

D9系列核心板通過板對板連接器引出豐富的外設資源接口，包括16路UART、4路CAN FD、2路千兆以太網、2路USB3.0、2路PCIe3.0等通訊外設接口。

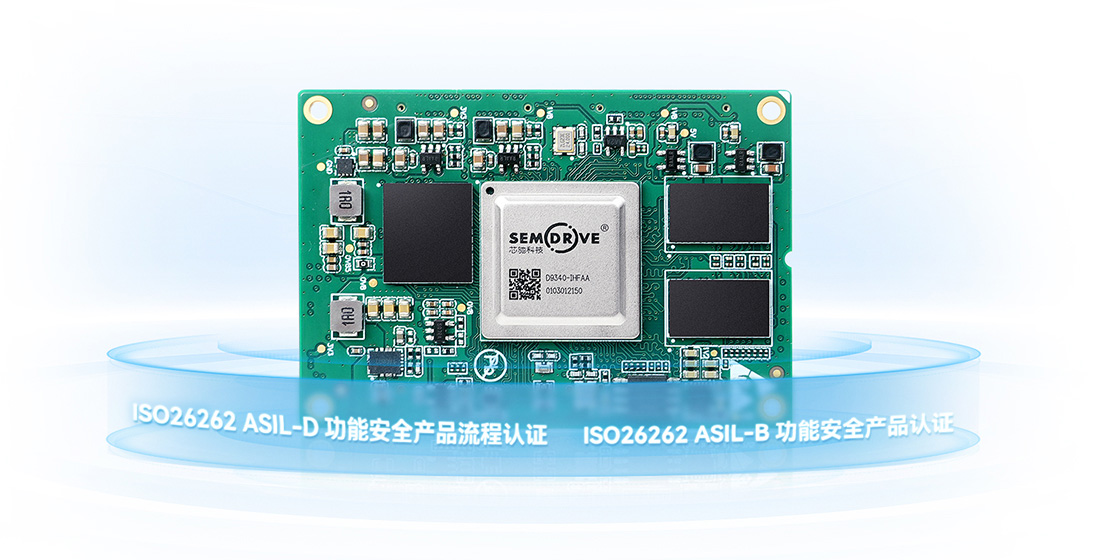

雙重ASIL認證，安全可靠
通過ISO26262 ASIL-D功能安全產品流程認證、ISO26262 ASIL-B功能安全產品認證，D9處理器可以用于廣泛的應用領域，包括汽車、工業控制、醫療設備等需要高度可靠和安全性的領域。

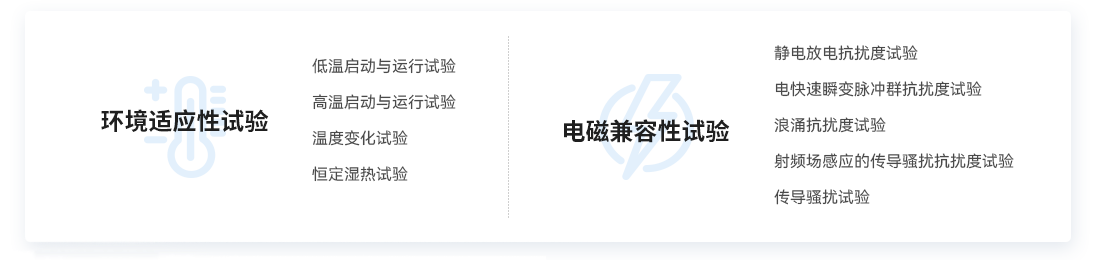

嚴苛測試，真正工業級
D9系列核心板經過嚴苛的可靠性測試，確保其真正達到工業級標準。無論在惡劣環境還是長時間運行中，D9系列核心板都展現出卓越的可靠性和穩定性。
行業應用
