通用型ZigBee模組
AW516X

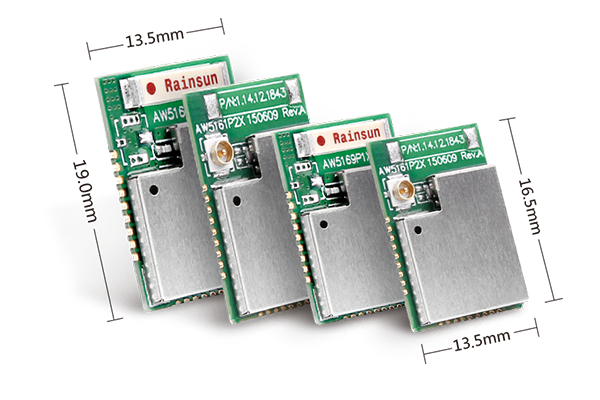

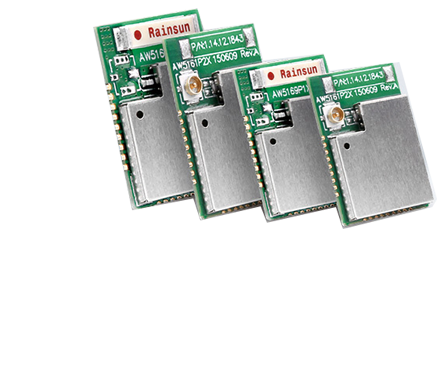

AW516x是廣州致遠電子基于NXP JN5161無線微控制器開發的一系列低功耗、高性?xún)r(jià)比的zigbee模組，并提供一個完整的基于IEEE802.15.4標準ISM頻段的應用集成方案。
產品經過系列權威射頻儀器的檢驗和認證，并結合多年的市場經驗和該行業用戶的實際需求，將無線產品極復雜的通訊協議集成到內置的MCU中，化繁為簡，大幅簡化無線產品復雜的開發過程，使您的產品以較低的成本快速投入市場，由于小體積和低功耗設計，在各種智能設備中得到廣泛應用。
產品選型
建議按照MPQ數量采購。
注：評估套件：AW516x Demo Board （含兩個底板、兩片AW5161P2EF模組、兩根天線，初次使用強烈建議購買評估底板進行評估測試）
常用配件
| 配件型號 | zigbee天線-5A | TQX-2400B-5B |
|---|---|---|
| 產品圖 |  |  |
| 天線性能指標 | ||
| 頻率范圍 | 2400-2500MHz | |
| 輸入阻抗 | 50歐 | |
| 駐波比 | 1:1.5 | |
| 增益 | 5dBi | |
| 極化 | 垂直 | |
| 方向性 | 全向 | |
| 最大功率 | 20W | |
| 機械性能 | ||
| 高度 | 115mm | |
| 最大直徑 | 10mm | |
| 最小直徑 | 6.0mm | |
| 配套饋線 | SMA連接器（可安裝于產品外殼上）， 長饋線 | SMA連接器（帶四腳底座，可安裝于PCB上）， 短饋線 |
| 雷電保護 | 直流接地 | |
| 備注：以上列出的天線為常用類型，用戶需要其它類型的天線，可自行購買，天線性能參數符合上述要求即可 | ||
工藝再次迎戰，性能再度登峰
ZLG工程師夢寐以求的目標，無非緊跟智能單品的腳步，通過技術的不斷改良，采用小巧的器件，0.6mm高硬度較薄PCB，加以高精度的貼片工藝，使產品性能完善，體積卻壓縮了48.7%！
無線網絡透?jìng)鲄f(xié)議，賦其靈魂
由于無線協議的復雜性，往往用戶自行開發會問題頻現，致遠結合多年的市場經驗和該行業用戶的實際需求，將用戶80%的實際應用需求，90%的協議研發耗時，提煉成兩套實用型組網透?jìng)鲄f(xié)議呈現給客戶。

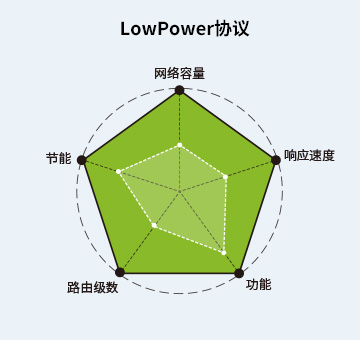

協議特點
協議特點
健壯的Fastzigbee組網協議

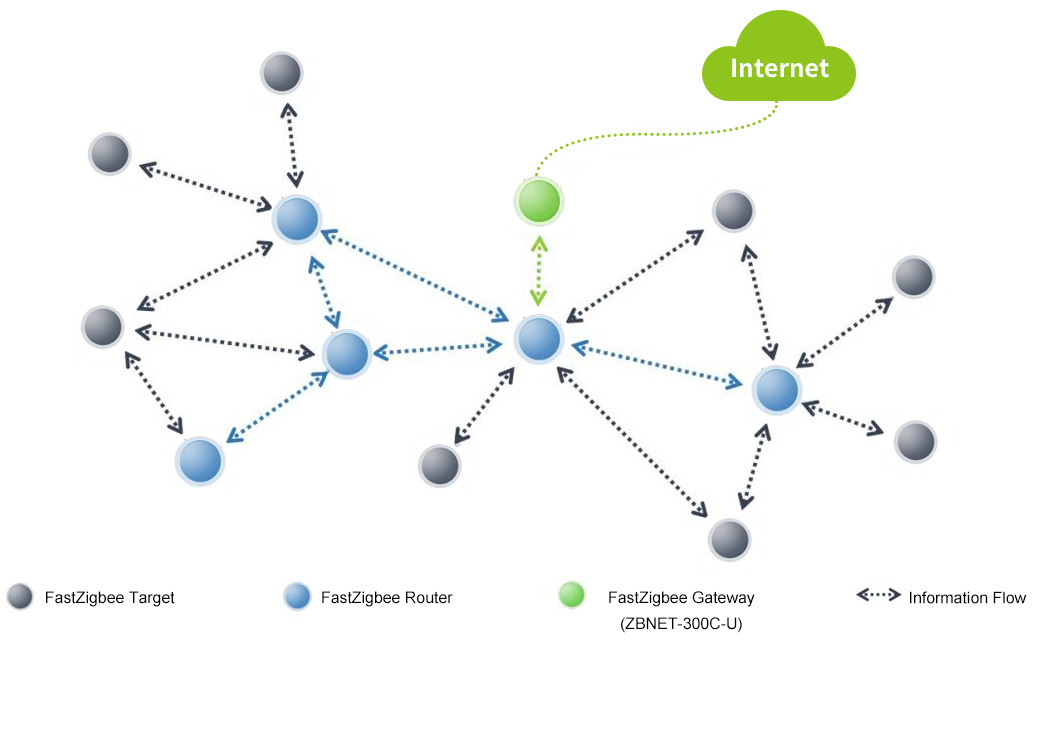

模組搭載健壯的組網透?jìng)鲄f(xié)議，可構建多種型態的網絡拓?fù)浣Y(jié)構，其最大的特點是實用性極強、傳輸效率高、性能可靠穩定、二次開發簡單、工程布網靈活。
透明傳輸
Fastzigbee采用全透明傳輸方式：即發送方發送的數據和接收方接收的數據內容和長度完全一致，相當于一段無形的傳輸線。
透明傳輸?shù)膬?yōu)勢在于，用戶可以在這基礎上，創建自己需要的協議格式，使用戶不局限于固定使用第三方協議。
細節方能“致遠”

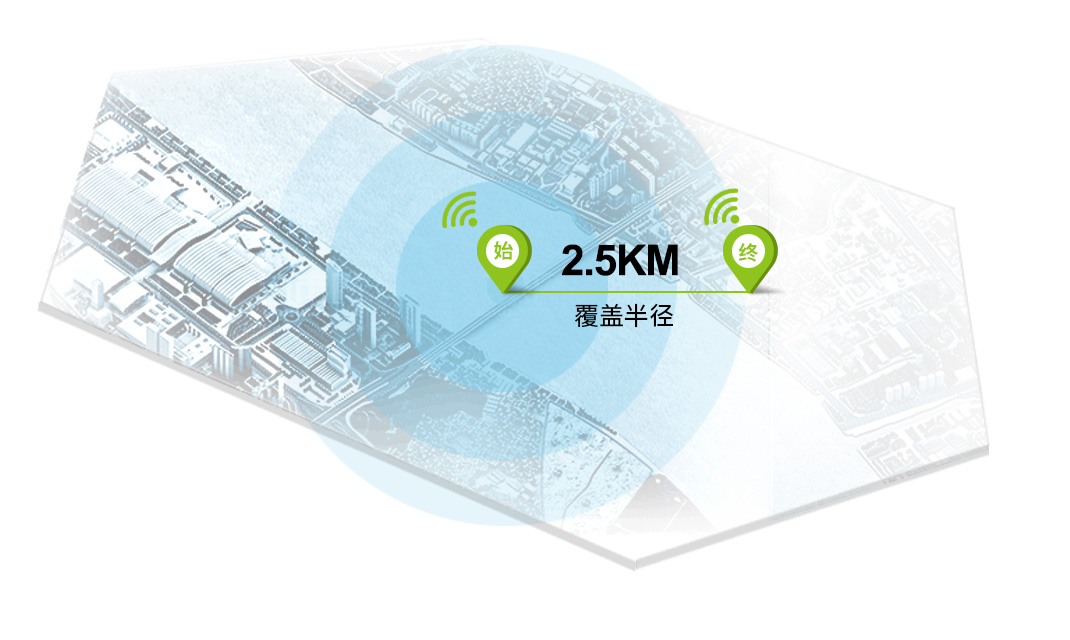

AW516x系列模組通過各類精密儀器的射頻參數測試調整，保證了射頻收發電路的合適匹配，實測大功率模組最大通信距離超過2Km；

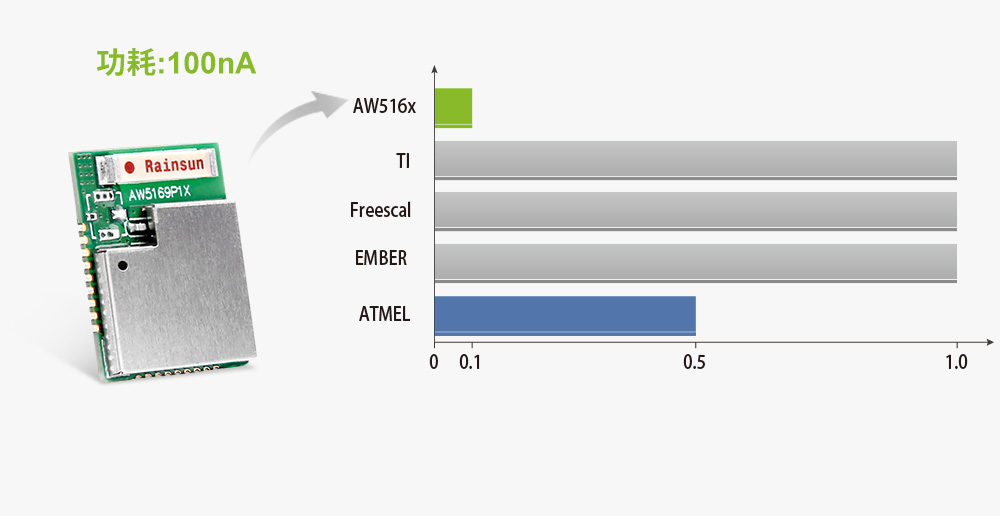

休眠功耗低至100nA
模組非常適用于對功耗有較高要求的場合。

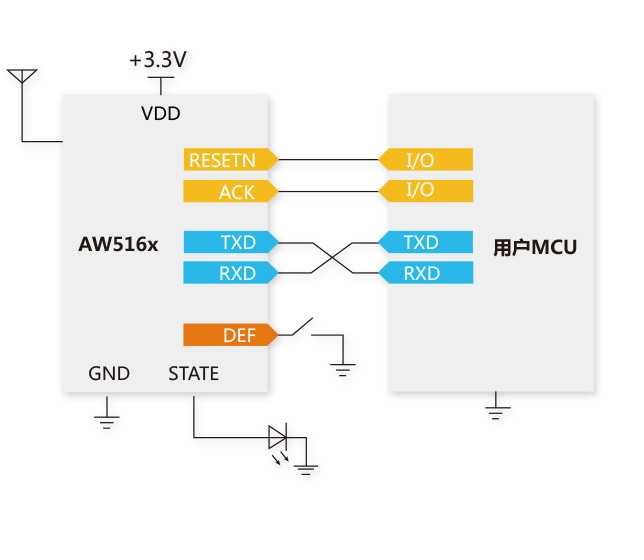

純串口操作 讓設計更簡單
模組采用UART串口作為用戶MCU控制及透?jìng)鹘涌?，完全等同于將用?hù)MCU串口無線化。

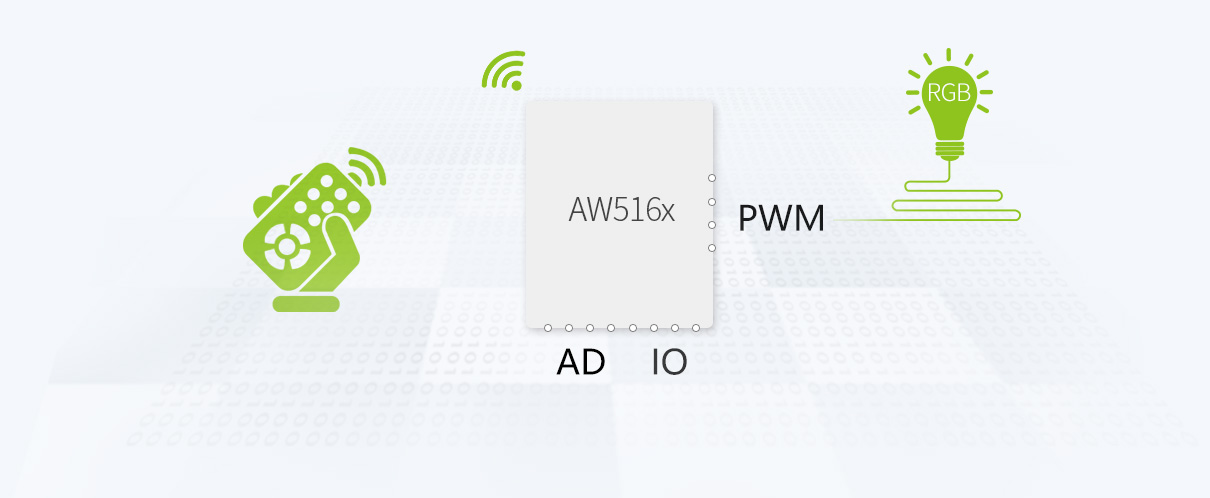

支持多路遠程IO/AD/PWM
模組提供多路IO、AD、PWM供用戶使用，并且可通過無線方式對其進行遠程讀取和設置，對于部分較簡單的應用場合，無需外加MCU即可對實現需要的功能。

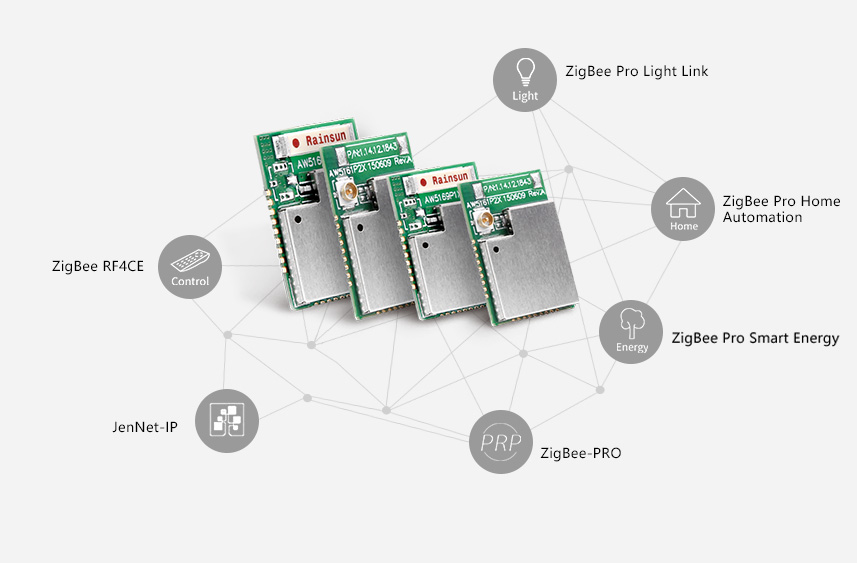

支持多行業無線協議棧
AW516x系列zigbee無線模組不僅支持現成免費的Fastzigbee組網協議，同時支持用戶基于標準的zigbee協議棧進行二次開發。
由于zigbee組網協議的復雜性，不建議對協議棧無深入了解的用戶自行二次開發。
軟件參數配置 0代碼實現組網

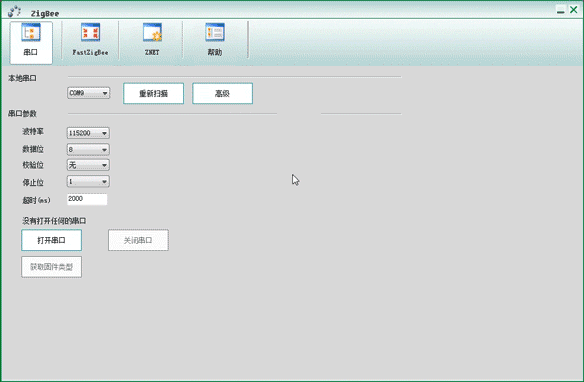

AW516x所有參數均可通過專用的zigbee配置工具配置，無需敲代碼，輕松實現zigbee無線組網通信。
射頻模擬實驗室，無線通信產品的質量保證

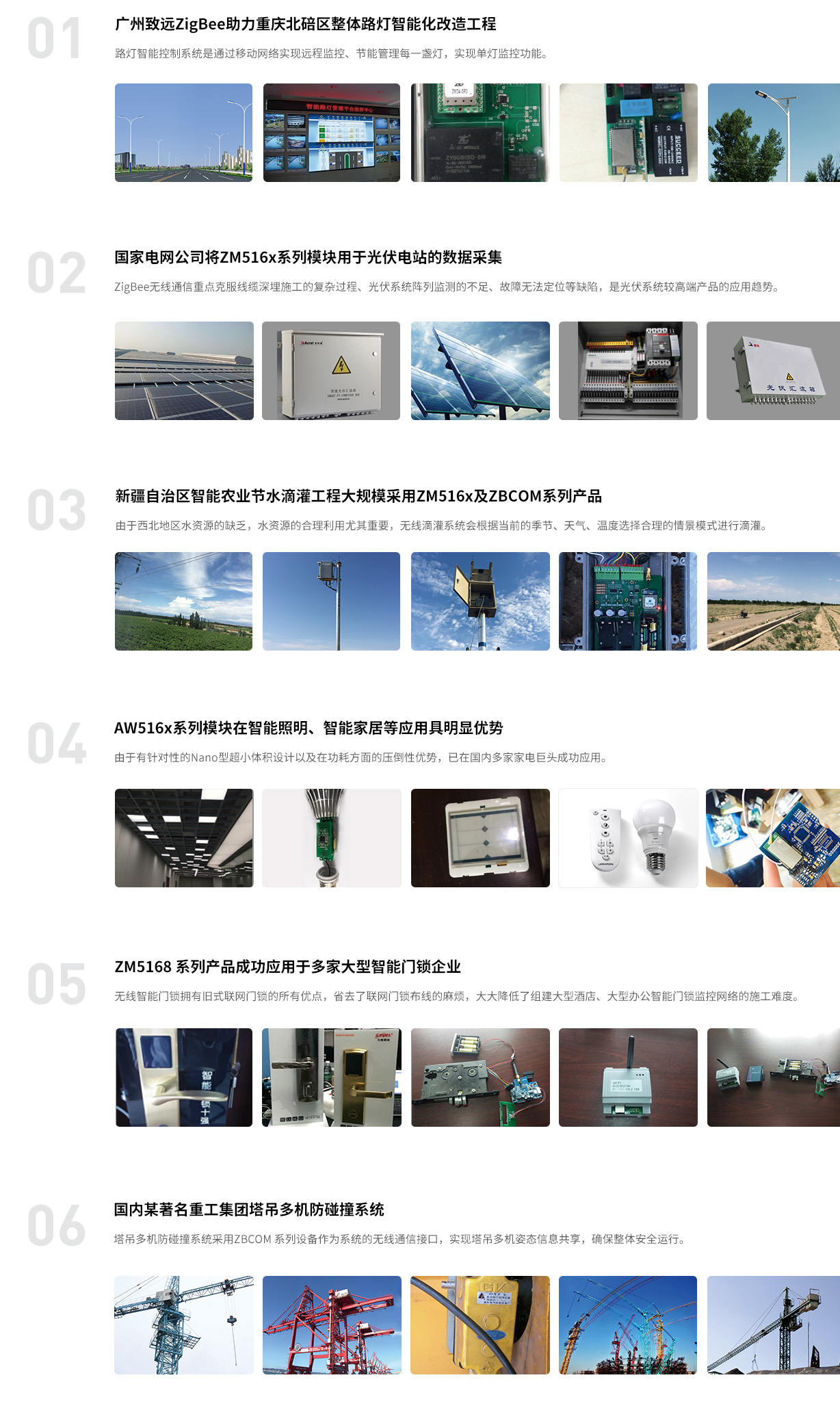

實例現場
