規格參數
防雷浪涌保護器：
符合IEC 61643-21、YD/T1542-2006標準要求，適用于RS-485、CAN-bus以及相同工作電壓下，相同規格內傳輸速率之信號保護。
| 型號 | ZF-12Y2-D |
|---|---|
| 實物圖 |  |
| 外觀 | 導軌式安裝 |
| CAN路數 | 1 |
| 最高波特率 | 10Mbps |
| 信號最大持續電壓 | 12V |
| 標稱放電電流（8/20μs） | 3kA |
| 最大通流容量（8/20μs） | 5kA |
| 動作時間 | ≤1ns |
| 接口形式 | 壓接式端子 |
| 插入損耗 | ≤0.5dB |
| 尺寸 | 90×14×65mm |
| 工作環境 | 溫度：－40～+80℃ 相對濕度：≤95％（25℃） |

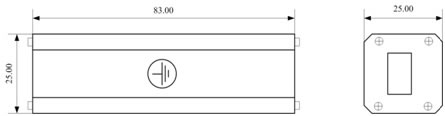

ZF-12Y2產品尺寸大小為83×25×25mm

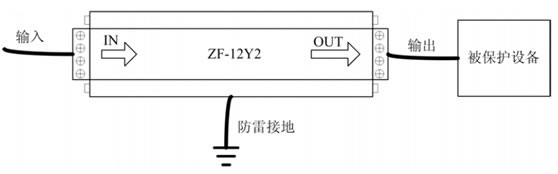

安裝方法

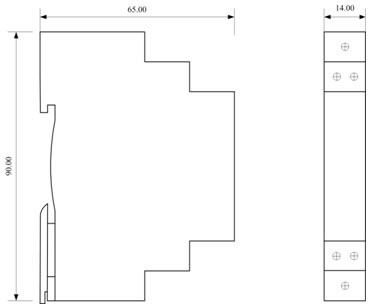

ZF-12Y2-D產品尺寸大小為90×65×14mm

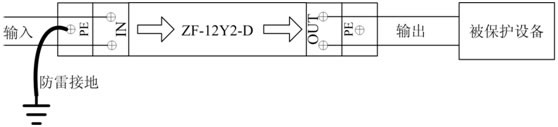

安裝方法
注意事項：
- 1.防雷器串聯在被保護設備與信號通道之間。
- 2.防雷器的輸入端(IN)與信號通道相連, 輸出端(OUT)與被保護設備輸入端相連,不能接反。
- 3.把防雷器的接地線與防雷系統地線可靠連接。
- 4.本產品無需特別維護。當系統工作出現故障懷疑防雷器時，可拆除防雷器后再檢查，若還原到使用前的狀態后系統恢復正常，則應更換防雷器。
DB9-OPEN端子連接板：
| 型號 | DB9-OPEN4 |
|---|---|
| 實物圖 |  |
| 連接器 | 9針D-SUB母頭 |
| 材質 | 鋁合金 |
| 固定方式 | M4螺絲 |
溫度范圍 | －40～+85℃ |
1．使用的線纜：

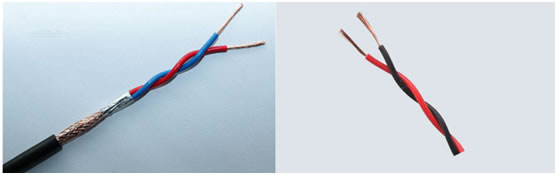

DB9-OPEN端子連接板支持帶屏蔽層的雙絞電纜線和無屏蔽層的普通雙絞線。
2．管腳定義
DB9-OPEN4管腳定義
| 9針D-SUB母頭 | 信號 |
|---|---|
| 3,6 | CAN_GND |
| 2 | CAN_L |
| 7 | CAN_H |
| 5 | CAN總線屏蔽層 |
